WFM200S022XNA3 Кремниевые лаборатории

Silicon Labs WFM200S — это SiP-модуль Wi-Fi® со сверхнизким энергопотреблением или сетевой сопроцессор (NCP), предназначенный для приложений, где ключевыми требованиями являются оптимальная радиочастотная производительность, низкое энергопотребление и безопасное комплексное решение, а также быстрый вывод на рынок.

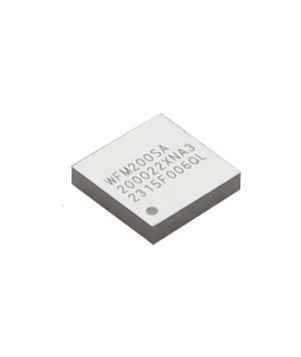

Очень компактный SiP-модуль WFM200S размером 6,5 x 6,5 мм содержит встроенную антенну, высокочастотный кристалл и экран. Этот модуль «все включено» обеспечивает максимально быстрый выход на рынок.

WFM200S включает в себя балун, переключатель T/R, LNA и PA для достижения наилучших радиочастотных характеристик. Совместная работа с внешними трансиверами 2,4 ГГц поддерживается через интерфейс PTA.

Кремниевые лабораторииОсобенности WFM200S022XNA3

Совместимость со стандартом IEEE 802.11 b/g/n
Встроенная высокоэффективная антенна
Интегрированный кристалл и щит
Поддержка температуры окружающей среды 105°C
Мощность передачи: до +15,1 дБм
Чувствительность приема: -96,3 дБм
Встроенная поддержка разнесения переключаемых антенн
Сверхнизкое энергопотребление
Безопасное и подписанное программное обеспечение
Зашифрованная связь по интерфейсу хоста
Поддержка хостов Linux и RTOS
SiP-модуль 6,5 x 6,5 мм

Атрибуты Silicon Labs WFM200S022XNA3

Тип	Описание
Категория	РФ и беспроводная связь Модули радиочастотных приемопередатчиков и модемы
Производитель	Кремниевые лаборатории
Ряд	-
Упаковка	Поднос
Статус детали	Активный
Программируемый DigiKey	Не проверено
Семейство РФ/Стандарт	Wi-Fi
Протокол	802.11b/г/н
Модуляция	ДС
Частота	2,412–2,484 ГГц
Скорость передачи данных	72,2 Мбит/с
Мощность — Выход	15,1 дБм
Чувствительность	-96,3 дБм
Последовательные интерфейсы	СДИО, СПИ
Тип антенны	Интегрированный, Чип
Используемая микросхема/деталь	WFM200S
Размер памяти	-
Напряжение питания	1,62 В ~ 3,6 В
Текущий - Получение	42,3 мА ~ 48,3 мА
Ток – передача	45,4 мА ~ 99,4 мА
Тип монтажа	Поверхностный монтаж
Рабочая температура	-40°С ~ 105°С (ТА)
Пакет/кейс	Модуль 58-СМД
Базовый номер продукта	ВФМ200

Техническое описание Silicon Labs WFM200S022XNA3

Категория Silicon Labs WFM200S022XNA3 — радиочастотный трансивер

Наиболее важной частью радиочастотной (РЧ) схемы является микросхема радиочастотного приемопередатчика. Все сигналы радиочастотной передачи исходят от чипа радиочастотного приемопередатчика, и все сигналы радиочастотного приема также заканчиваются внутри чипа радиочастотного приемопередатчика. Таким образом, чип радиочастотного приемопередатчика занимает абсолютно центральное положение во всей радиочастотной цепи. Чип радиочастотного приемопередатчика действует как «переводчик» между радиоволнами и цифровыми сигналами, подобно тому, как человеческие органы чувств преобразуют свет и звук в нейронные сигналы для мозга. Это ключевой компонент сетевого оборудования 5G. Чипы радиочастотных приемопередатчиков могут широко применяться во многих областях, таких как базовые станции 5G, промышленный Интернет, Интернет транспортных средств, антенны и спутниковая интернет-связь.
