Texas Instruments SN74LVC245ADBR+Бом
АTexas Instruments SN74LVC245ADBRэто восьмиугольный автобус. Он работает в диапазоне напряжений питания 1,65 В - 3,6 В и может обрабатывать до 5,5 В вход, что позволяет бесшовной интеграции в смешанных системах напряжения. С низкой задержкой распространения в 6,3NS при 3,3 В, это обеспечивает быструю передачу данных. Он имеет низкий уровень шума, функцию IOFF для горячего обмена и надежную защиту ESD, что делает его идеальной для надежной связи с передачей данных в различных приложениях.

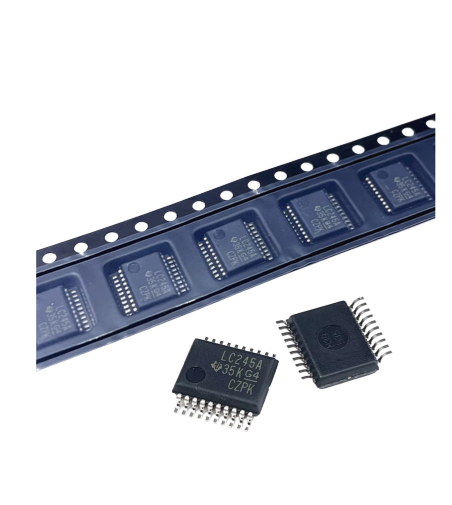

Texas Instruments SN74LVC245ADBR
- Широкий диапазон напряжений питания: Он может работать в пределах диапазона напряжения питания от 1,65 в 3,6 В. Эта гибкость позволяет использовать его в различных средах питания и в различных конструкциях схемы, которые требуют разных уровней напряжения.
- Высокая входная толерантность: Устройство может принимать входные напряжения до 5,5 В. Эта функция полезна для взаимодействия с компонентами, которые работают на более высоких уровнях напряжения, что позволяет бесшовной связи между различными частями системы, которые могут иметь различные требования к напряжению. Он поддерживает операцию сигнала смешанного режима, позволяя легко интегрировать как с компонентами высокого и низкого напряжения.
- Высокоскоростная передача данных: У него относительно низкая задержка распространения. Например, при поставке 3,3 В, максимальная задержка распространения TPD составляет всего 6,3 нс. Эта высокоскоростная производительность делает его подходящим для приложений, где необходима быстрая передача данных, например, в высокоскоростных шинах данных и интерфейсах связи.
- Низкие характеристики шума: У него хорошие электрические характеристики с точки зрения отскока с низкой выходом (VОли) Например, в типичных условиях при VСкандал= 3,3 В и тА= 25∘РЕЗЮМЕОлименьше 0,8 В. Кроме того, он имеет хороший выходной высокий (v (vОЙ) поднятие (vОхв) характеристика. При тех же условиях типичный VОхвбольше 2В. Эти характеристики помогают снизить шум сигнала во время передачи данных, обеспечивая стабильную и точную связь с данными.
- IOFF функция: У него есть явыключенныйФункция, которая позволяет ему поддерживать горячее обмена и частичные режимы питания. I.выключенныйСхема отключает выходы при включении устройства, предотвращая поток нежелательного тока обратно в систему. Эта функция повышает надежность и безопасность устройства в приложениях, где важны управление питанием и защита от опасностей от электричества.
- Захват и защита ESD: У него есть защелка, превышающая 250 мА в соответствии с стандартом Jesd 17. Он также обеспечивает защиту электростатического разряда (ESD), которая превышает стандарт JESD 22. Например, он может выдерживать ESD модели тела человеческого тела (HBM) 2000В и ESD заряженной модели устройства (CDM) 1000 В. Эти функции защиты делают устройство более надежным и менее подверженным повреждению от электрических скачков и электростатических разрядов, увеличивая его срок службы и надежность в различных условиях эксплуатации.
- Высокая способность: Он имеет достаточную прочность на привод для источника и тока, позволяя ему эффективно управлять несколькими нагрузками, подключенными к его выходным выводам. Это важно для вождения компонентов, таких как другие интегрированные схемы или периферийные устройства в системе, гарантируя, что сигналы передаются с достаточной мощностью и качеством.
- Совместимость: Он предназначен для совместимости с широким спектром логических семейств, что позволяет легко интегрироваться в существующие конструкции и системы цепи. Эта совместимость упрощает процесс проектирования и во многих случаях снижает необходимость в дополнительном преобразовании уровня или компонентах интерфейса.
Texas Instruments SN74LVC245ADBR.
В области коммуникационных устройств:
Системы терминалов кабельного модема:В системах терминала кабельного модема требуется высокоскоростная передача данных и связь между устройствами с различными уровнями напряжения. SN74LVC245ADBR может работать с источником питания от 1,65 В до 3,6 В и может принимать входное напряжение до 5,5 В. Он поддерживает операцию сигнала смешанного режима, удовлетворяя спрос на преобразование уровня между различными чипами или модулями в системе, обеспечивая стабильную и быстрой передачи данных между различными устройствами и гарантируя плавную сетевую связь.
Телекоммуникационная инфраструктура:Телекоммуникационное оборудование обычно содержит компоненты с различными стандартами напряжения и имеет чрезвычайно высокие требования для надежности и скорости передачи данных. Характеристики высокоскоростной передачи этого устройства (с максимальной задержкой распространения tПД6,3NS при питании при 3,3 В), а также его хорошие электрические характеристики (такие как отскок с низким выходом.Олии высокий выход vОЙНедоставление vОхв), может эффективно уменьшить интерференцию сигнала и обеспечить точную передачу данных, играя ключевую роль в обработке сигналов и передачи передачи телекоммуникационной инфраструктуры.
В области компьютерных и сетевых устройств:
Серверы:Внутри серверов существует большое количество взаимодействия данных, и для подключения различных компонентов необходимы эффективные интерфейсы шины. Высокая способность вождения и быстрая скорость передачи сигнала SN74LVC245ADBR позволяют ему соответствовать требованиям высокоскоростных шин данных на серверах, реализации быстрого обмена данными между памятью, процессорами и другими перифериями и улучшения общей производительности сервера.
Сетевые переключатели:Сетевые коммутаторы требуют, чтобы данные были быстро и точно пересылались между различными портами. Низкая задержка распространения и стабильные электрические характеристики этого устройства обеспечивают эффективность и точность передачи пакетов данных на внутренней шине переключателя, избегая потерь или ошибок данных, а также обеспечение стабильной работы сетевого переключения.
В поле отображения и управляющих устройств:
Светодиодные дисплеи:В светодиодных системах дисплея управляющие сигналы и данные должны быть точно переданы в чип светодиодного драйвера. SN74LVC245ADBR может достигать связи между устройствами с различными уровнями напряжения, надежно передавающим сигналами от микроконтроллеров или других управляющих чипов в светодиодный драйвер. В то же время его функции защиты могут эффективно справляться с электрическими помехами в системе, обеспечивая стабильную работу светодиодного дисплея и прозрачного отображения изображения.
Моторные диски:Когда двигатели работают, им необходимо получать контрольные сигналы и приводят двигатель для работы. SN74LVC245ADBR может использоваться для изоляции и контрольных сигналов. Его высокие возможности вождения могут соответствовать требованиям моторных дисков для прочности сигнала. В то же время, в среде, где электрический шум генерируется во время работы двигателя, противоположные и защитные характеристики этого устройства могут обеспечить точную передачу контрольных сигналов и достичь точного управления двигателем.
В других областях приложения:
В сценарии применения расширителей ввода/вывода необходимо расширить количество входных/выходных портов микроконтроллера и обеспечить надежную передачу сигнала. SN74LVC245ADBR может общаться между устройствами ввода/вывода с различными напряжениями и микроконтроллером. Его гибкая адаптивность напряжения и стабильная электрическая производительность гарантируют, что расширенные порты ввода -вывода могут работать должным образом, удовлетворяя спрос системы на расширение ресурсов ввода/вывода.
Texas Instruments SN74LVC245ADBR Атрибуты
| Тип | Описание |
|---|---|
| Категория | Интегрированные цепи (ICS) Логика Буферы, драйверы, приемники, трансиверы |
| Производитель | Техасские инструменты |
| Ряд | 74LVC |
| Статус частично | Активный |
| Логический тип | Приемопередатчик, не инвертирующий |
| Количество элементов | 1 |
| Количество битов на элемент | 8 |
| Тип ввода | - |
| Вывод типа | 3-штат |
| Ток - выходной, низкий | 24ma, 24ma |
| Напряжение - поставка | 1,65 В ~ 3,6 В. |
| Рабочая температура | -40 ° C ~ 125 ° C (TA) |
| Монтажный тип | Поверхностное крепление |
| Пакет / корпус | 20-Ssop (0,209 ", ширина 5,30 мм) |
| Пакет устройства поставщика | 20-Ssop |
| Базовый номер продукта | 74LVC245 |
Texas Instruments SN74LVC245ADBR

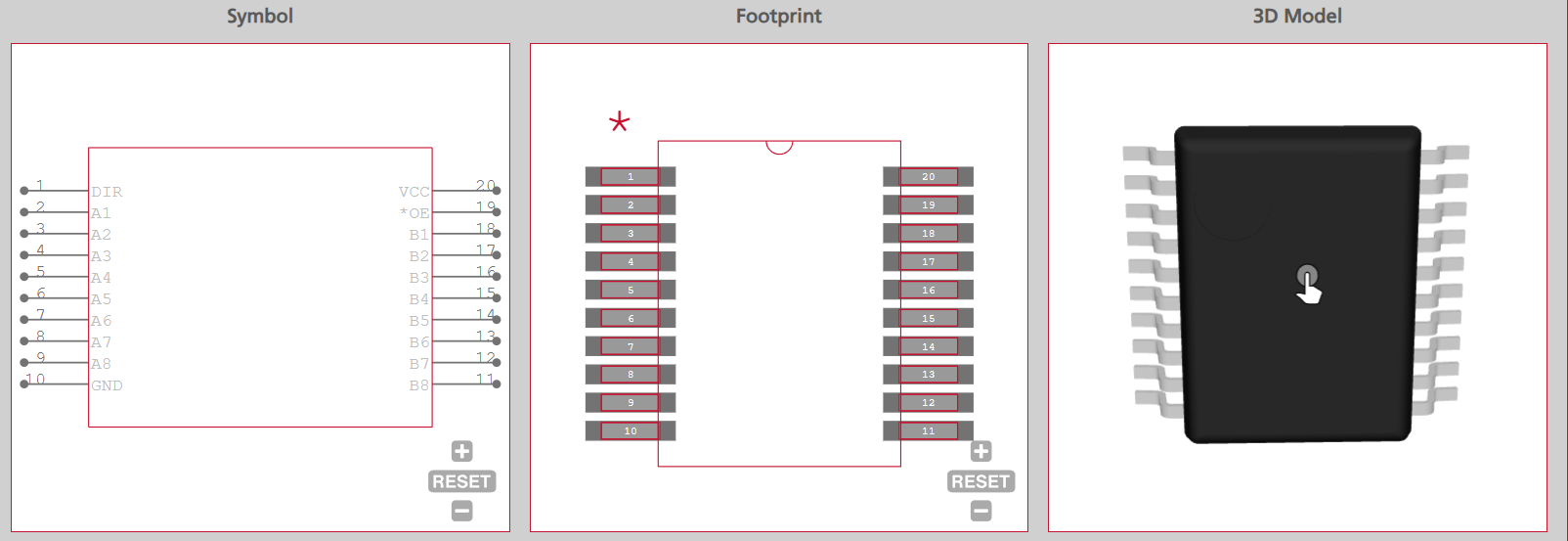

Texas Instruments SN74LVC245ADBRСимвол, след и 3D -модель
Texas Instruments SN74LVC245ADBR - это 20 -контактное устройство в SSOP - 20 Package1. Расписка следующая:
- Булавки 1 - 8 (A1 - A8): Это входные контакты для шины A. Они получают данные с исходного устройства.
- Булавки 10 - 17 (B1 - B8): Это выходные контакты для шины B. Они отправляют данные на назначение устройства.
- PIN 9 (DIR): Это направление - управляющий штифт. Когда DIR высок, данные текут с шины А на шину B. Когда DIR низкий, данные текут с шины B на шину A.
- PIN 18 (OE): Это вывод - включить вывод. Когда OE низкий, выходы включены, что позволяет передавать данные. Когда OE высок, выходы находятся в состоянии импеданса.
- PIN 19 (VCC): Это питание питания, который подключен к положительному напряжению питания (в диапазоне от 1,65 В до 3,6 В).
- PIN 20 (GND): Это заземляющий штифт, который обеспечивает электрическую ссылку для устройства.
Texas Instruments SN74LVC245ADBR-LOGIC CONTROLLER, LOGIC IC
IC Logic, то есть логическая интегрированная схема, представляет собой полупроводниковое устройство, которое интегрирует несколько цепей логического затвора. Внутренне он основан на транзисторах. Благодаря различным расположениям и комбинациям, логические ворота, такие как и ворота, или ворота, а не ворота образуются, и передача сигнала достигается с помощью многослойных металлических соединений. Опираясь на логические операции логики, логические ICS могут выполнять сложные функции расчета и управления и являются ядром современной электронной технологии. Существует богатое разнообразие логических типов IC. Стандартные логические цепи затвора используются для реализации основных логических операций; Композитные логические ворота состоят из нескольких стандартных ворот и могут выполнять более сложные логические функции; TTL (транзисторная логика транзистора) имеет быструю скорость, но относительно высокое энергопотребление, в то время как CMOS (комплементарный металл-оксид-символ) известен своим низким энергопотреблением и является основной технологией в настоящее время; Программируемые логические устройства могут быть запрограммированы на настройку логических функций в соответствии с потребностями пользователей; Интегрированные схемы, специфичные для приложений, предназначены для конкретных приложений, с оптимизированной производительностью и снижением затрат во время массового производства. Логические ICs чрезвычайно широко применяются. На компьютерах они являются основой основных компонентов, таких как процессоры и графические процессоры. В устройствах связи они выполняют ключевые задачи, такие как обработка и маршрутизацию пакетов данных. В потребительской электронике, такой как смартфоны и интеллектуальные телевизоры, они поддерживают основные операции и передовые функции. В области промышленной автоматизации они используются для точного управления и обработки данных. В автомобильной электронике они помогают в управлении двигателями, системами безопасности и так далее.
Texas Instruments 'SN74LVC245ADBRэто выдающаяся логика IC. В качестве восьмиугольного приемопередатчика он может работать с источником питания в диапазоне от 1,65 В до 3,6 В и может выдерживать входное напряжение до 5,5 В, адаптируясь к различным средам напряжения. С такими характеристиками, как высокоскоростная передача, низкий уровень шума, функция IOFF и хороший ESD (электростатический разряд) и защита защелки, она превосходно работает в сценариях передачи данных и обеспечивает стабильные гарантии для взаимодействия данных между различными устройствами.
SN74LVC245ADBR'S MANTER-TEXAS ИНСТРУМЕНТЫ
Texas Instruments достигли замечательных подвигов в поле Logic IC. В 1958 году инженер Джек Килби изобрел первую коммерческую интегрированную цепь, интегрируя несколько электронных компонентов в один полупроводник. Это инновация открыла новую эру миниатюризации и расширенную функциональность для интегрированных цепей. Впоследствии TI постоянно инновации. В 1963 году он ввел технологию кремниевых ворот, которая значительно снизила энергопотребление и улучшенную производительность, заложив прочную основу для последующего разработки интегрированных цепей. TI предлагает широкий спектр логических продуктов IC, таких как цифровые процессоры сигнала (DSP). Его продукты широко используются в многочисленных областях, включая коммуникацию, вычисления и автомобильные, способствуя технологическим инновациям и развитию в различных отраслях. Недавно запущенная серия программируемых логических устройств в 2024 году очень интегрирована и может уменьшить сложность системы, еще раз демонстрируя ее главную позицию в поле Logic IC.
