Texas Instruments SN74ACT16245QDLREP+Бом
АTexas Instruments SN74ACT16245QDLREPявляется высокопроизводительным 16-битным автобусным трансивером. Разработанный для суровых промышленных и автомобильных сред, он надежно работает от -40 ° C до +125 ° C. Благодаря двойной 8-битной не инвертирующейся 3-государственной архитектуре, он обеспечивает эффективную двунаправленную передачу данных. Он предлагает совместимость с TTL, низкую эксплуатацию и отличные возможности вождения шины, что делает его идеальным для высокоскоростной передачи данных в требовательных приложениях.

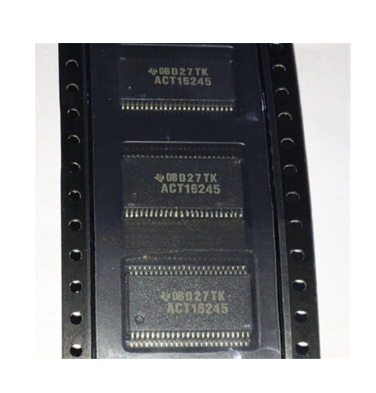

Texas Instruments SN74ACT16245QDLREP
SN74ACT16245QDLREP из Texas Instruments - этоВысокопроизводительный 16-битный автобус, специально разработанные для промышленных и автомобильных применений в суровых условиях. Ниже приведено краткое изложение его основных функций:
Надежность в широком диапазоне температуры
Диапазон рабочей температуры: от -40 ° C до +125 ° C, подходящего как для средней, так и для низкотемпературных сред.
Он имеет сертификацию компонентов в соответствии с отраслевыми стандартами JEDEC и прошел ускоренные жизненные тесты, такие как HAST (сильно ускоренная стрессовая тест) и цикл температуры, обеспечивая долгосрочную стабильность.
Двунаправленная передача данных
Он оснащен двойной 8-битной не инвертирующей архитектурой приемопередатчиков с тремя государствами, поддерживающей асинхронную двунаправленную связь автобуса.
Направление потока данных (A → B или B → A) контролируется DIR PIN -кодом, а G -штифт может полностью изолировать шину.
Совместимость TTL и возможности вождения шины
Вход совместим с напряжением TTL, а выход имеет конструкцию из трех состояний, что позволяет ему напрямую управлять линиями шины.
Он поддерживает двунаправленную передачу данных и имеет архитектуру сквозной спины, которая оптимизирует планировку печатной платы.
Низкий уровень шума
Распределенная конфигурация VCC и GND-штифта уменьшает шумовые интерференции во время высокоскоростной переключения.
Он подходит для высокочастотных сценариев передачи данных.
Усовершенствованная производственная поддержка
Он обеспечивает повышенную поддержку проблем DMS (снижение источника производства) для обеспечения долгосрочной стабильности поставок.
Он имеет хорошо известный механизм уведомления об изменении продукта, который удобен для клиентов для управления рисками цепочки поставок.
Упаковка и совместимость
Он упакован в SSOP (DL) и поставляется в упаковке ленты и катушек, соответствующая стандарту ROHS.
Он является членом семейства Texas Instruments Widebus и совместим с другими устройствами в той же серии.
Технические спецификации
Напряжение питания: от 4,5 В до 5,5 В (VCC)
Диапазон входного напряжения: от -0,5 В до VCC + 0,5 В
Выходной ток: ± 24 мА (непрерывно)
Рабочая температура: от -40 ° C до +125 ° C
Texas Instruments SN74ACT16245QDLREP
Компьютерные системы: В компьютерных архитектурах его можно использовать для передачи данных между различными компонентами, такими как процессор, память и периферийные устройства. Например, он может передавать данные между шиной памяти и шиной ввода/вывода, обеспечивая правильный поток данных и изоляцию при необходимости. Это помогает в оптимизации макета печатной платы с его потоком - через архитектуру, которая полезна для сложных конструкций материнской платы компьютера.
Промышленная автоматизация: В промышленных системах управления этот трансивер может использоваться для подключения различных единиц управления, датчиков и приводов. Это обеспечивает надежную передачу данных между различными устройствами в суровых промышленных средах, с его расширенной температурной производительностью от 40 ° C до 125 ° C, включающей работу в экстремальных условиях. Он также может обрабатывать асинхронную связь с двумя - способ, требуемая между различными частями системы автоматизации.
Телекоммуникационное оборудование: В телекоммуникационных устройствах, таких как маршрутизаторы, коммутаторы и базовые станции, SN74ACT16245QDLREP может использоваться для передачи данных между различными модулями или платами. Это помогает в обеспечении целостности сигналов данных и обеспечивает необходимую изоляцию и возможности автобуса. 3 - выходы состояния полезны для эффективного управления шинными линиями в сценарии мульти -устройства.
Тестовое оборудование: При проектировании тестовых инструментов, таких как осциллографы, логические анализаторы и генераторы сигналов, этот трансивер может использоваться для взаимодействия различных суб -систем. Это обеспечивает точную передачу данных между схемами измерения и единицами дисплея или управления. Поддержка повышенного снижения производственных источников (DMS) обеспечивает долгосрочную доступность и надежность компонента в этих типах оборудования.
Texas Instruments SN74ACT16245QDLREP
Texas Instruments SN74ACT16245QDLREP
Мощность и наземные булавки:
Венчурной: Этот контакт подключен к источнику питания, который обычно работает в диапазоне от 4,5 до 5,5 В. Он обеспечивает необходимую электрическую мощность для функционирования устройства.
Гнездо: Заземленный штифт служит электрической точкой для чипа. Он подключен к плоскости заземления платы платы, чтобы завершить электрическую цепь.
- Выводы данных:
A0 - A7: Это контакты ввода/вывода для шины данных A. Они могут использоваться для передачи или получения данных в зависимости от управления направлением.
B0 - B7: Это контакты ввода/вывода для шины данных B, аналогично A0 - A7, но для другой шины данных.
Контрольные булавки:
Режиссер: Управление направлением. Когда этот вывод высок, данные передаются с шины A в шину B (A → B). Когда он низкий, данные передаются с шины B на шину A (B → A).
Глин: Вывод включает/отключить штифт. Когда этот вывод низкий, выходы включены, что позволяет передавать данные между шинами. Когда он высокий, выходы находятся в состоянии импеданса, эффективно изолируя автобусы друг от друга.
Почему выбирают Texas Instruments SN74ACT16245QDLREP？
Есть несколько убедительных причин выбратьTexas Instruments SN74ACT16245QDLREP 16-битный автобус:
- Надежность в суровых условиях: При диапазоне рабочей температуры от -40 ° C до +125 ° C он может надежно функционировать в экстремальных холодных или горячих условиях, что делает его подходящим для промышленных и автомобильных применений, где распространены изменения температуры. Его соблюдение стандартов промышленности JEDEC и успешное прохождение ускоренных жизненных тестов, таких как HAST и цикл температуры, еще больше обеспечивают долгосрочную стабильность и долговечность.
- Эффективная двунаправленная передача данных: Двойная 8-битная не инвертирующая архитектура приемопередатчиков с тремя государствами позволяет бесшовную асинхронную двунаправленную коммуникацию автобуса. Возможность управления направлением потока данных с помощью DIR PIN -кода и полностью изолировать шину, используя G -контакт, обеспечивает гибкость и точность в управлении передачей данных, что имеет решающее значение для сложных системных операций.
- Совместимость TTL и сильные возможности вождения: Быть совместимым с напряжением TTL на входе и наличие выходного конструкции с тремя состояниями позволяет ему напрямую взаимодействовать с линиями шины и приводится в систему без дополнительной сложной схемы. Это упрощает процесс проектирования и уменьшает количество компонентов, сохраняя как пространство, так и стоимость на печатной плате (PCB). Поддержка двунаправленной передачи данных и оптимизированной архитектуры сквозной скважины для макета печатной платы еще больше повышают его удобство использования.
- Низкая производительность шума: Распределенная конфигурация VCC и PIN-кода GND помогает минимизировать помехи шума во время высокоскоростных операций переключения. Это особенно важно в приложениях, которые включают высокочастотную передачу данных, поскольку это обеспечивает целостность сигнала и снижает риск ошибок, что приводит к более стабильной и надежной производительности системы.
- Усовершенствованная поддержка производства и цепочки поставок: Усовершенствованная поддержка Texas Instruments для выпусков DMS (снижение источника производства) означает более стабильный долгосрочный предложение. Комплексный механизм уведомления об изменении продукта также позволяет клиентам лучше управлять рисками цепочки поставок, гарантируя, что их проекты не будут нарушены из -за неожиданных изменений компонентов.
- Упаковка и совместимость: Пакет SSOP (DL) с упаковкой ленты и катушек удобен для автоматизированных производственных процессов. Кроме того, соответствие стандарту ROHS делает его экологически чистым выбором. Его членство в Texas Instruments Family Family и PIN -код совместимость с другими устройствами в серии предлагает гибкость проектирования и потенциал для легких обновлений или замены в будущем.
- Соответствующие технические характеристики: С диапазоном напряжения питания от 4,5 В до 5,5 В (VCC), подходящим диапазоном входного напряжения и выходным током ± 24 мА (непрерывно), он может соответствовать электрическим требованиям многих типичных применений. Определенный диапазон рабочей температуры также хорошо соответствует предполагаемым вариантам использования в промышленных и автомобильных секторах.
Texas Instruments SN74ACT16245QDLREP Категория 16-битная автобусная трансивер
16-битный автобусный трансивер играет решающую роль в современных цифровых системах, позволяя эффективной передаче данных между различными компонентами. Эти приемопередатчики предназначены для управления потоком данных на 16-битной шине, обеспечивая бесшовную связь в сложных электронных устройствах.
Одной из ключевых функций 16-битного трансивера шины является его способность поддерживать двунаправленную передачу данных. Это обеспечивает гибкое движение данных между различными частями системы, например, между микроконтроллером и модулями памяти или периферическими устройствами. Кроме того, многие 16-разрядные автобусные приемопередатчики оснащены трех государственными выходами, которые могут быть помещены в состояние с высоким импедансом. Это позволяет нескольким устройствам делиться одной и той же шиной без помех, повышая масштабируемость системы и гибкость проектирования.
Другим важным аспектом является совместимость. Большинство 16-битных автобусных приемопередатчиков предназначены для совместимости со стандартными логическими уровнями, такими как TTL или CMOS, что позволяет им легко интегрироваться в существующие системы. Они также часто предлагают функции для снижения шума и повышения целостности сигнала, особенно в сценариях передачи данных.
Texas Instruments SN74ACT16245QDLREP выделяется среди 16-битных автобусных приемопередатчиков. Благодаря широкому диапазону рабочей температуры, отличной совместимости TTL и надежными функциями управления, такими как DIR и G-контакты, он хорошо подходит для промышленных и автомобильных применений. Его низкий уровень шума и улучшенная поддержка производства дополнительно повышают свою привлекательность, что делает его надежным выбором для инженеров, желающих создать высокопроизводительные цифровые системы.
Sn74act16245qdlrep's производительТехасские инструменты
Texas Instruments (TI) достигли замечательных подвигов в домене трансиверов автобуса. Он предлагает широкий спектр приемопередатчиков, адаптированных для разнообразных приложений.
В промышленных и автомобильных секторах приемопередатчики Ti Can (сеть контроллеров), такие как ISO 1042 и ISO 1042 - Q1, являются выдающимися. Они сочетают в себе защиту от неисправностей шины с высоким уровнем переходного иммунитета в режиме, имеющими ± 70 В постоянного тока. Их усиленные варианты изоляции и способность работать в шумных условиях делают их идеальными для таких систем, как инфраструктура сетки, моторные приводы и гибридные/электромобили.
Для передачи данных TI представил первый в мире расширенное общее - режим RS - 485 приемопередатчиков в семье SN65HVD2X. Эти устройства имеют общий диапазон напряжений режима более чем вдвое превышающий требования TIA/EIA - 485, подходящие для длинных кабельных применений в суровых промышленных настройках, таких как сети автоматизации заводов и безопасности. Они поддерживают высокие показатели сигнализации, при этом SN65HVD20 достигает до 25 Мбит / с, и предлагают такие функции, как высокая защита ESD и операция с отказоустойчивой частотой.
SN74ACT16245QDLREP, разработанный для суровых условий, является частью широкого портфеля TI. Его вклады, наряду с остальными продуктами TI, сделали компанию доминирующей силой на рынке трансиверов автобусов, обеспечивая надежные, высокоэффективные решения для инженеров по всему миру.
Альтернативные детали для sn74act16245qdlrep
| Номер части | Производитель | Описание |
|---|---|---|
| 74act16245dlrg4 | Техасские инструменты | 16-битные автобусы с 3-государственными выходами, 48-секундой, от -40 до 85 |
| 74ACTQ16245SST | Техасские инструменты | Серия ACT, двойной 8-битный трансивер, истинный выход, PDSO48, 0,300 дюйма, SSOP-48 |
| 74ACT16245SSC | Fairchild Semiconductor Corporation | Автобусный трансивер, серия ACT, 2-фунтовый, 8-битный, истинный выход, CMOS, PDSO48, 0,300 дюйма, MO-118, SSOP-48 |
| SN74ACT16245QDL | Техасские инструменты | Серия ACT, двойной 8-битный трансивер, истинный выход, PDSO48, 0,300 дюйма, SSOP-48 |
| 74ACTQ16245SSC | Техасские инструменты | Серия ACT, двойной 8-битный трансивер, истинный выход, PDSO48, 0,300 дюйма, SSOP-48 |
Sn74act16245qdlrep vs. 74ACT16245DL
| Картинки |  |  |
| Части | Sn74act16245qdlrep+Бом | 74ACT16245DL+Бом |
| PBFREE CODE | Да | |
| Код ROHS | Да | |
| Код частичного жизненного цикла | Активный | Устаревший |
| IHS Производитель | Texas Instruments Inc. | NXP полупроводники |
| Код пакета деталей | SSOP | |
| Описание упаковки | Зеленый, пластик, SSOP-48 | |
| Подсчет штифтов | 48 | |
| Достичь кода соответствия | соответствие | неизвестный |
| Код ECCN | Ear99 | |
| HTS -код | 8542.39.00.01 | 8542.39.00.01 |
| Производитель Samacsys | Техасские инструменты | |
| Тип управления | Общий контроль | |
| Направление подсчета | Двунаправленный | |
| Семья | ДЕЙСТВОВАТЬ | ДЕЙСТВОВАТЬ |
| Код JESD-30 | R-PDSO-G48 | R-PDSO-G48 |
| JESD-609 Код | E4 | |
| Длина | 15,875 мм | 15,875 мм |
| Нагрузка емкость (CL) | 50 пф | |
| Логический тип IC | Автобусная трансивер | Автобусная трансивер |
| Макс я (ол) | 0,008 а | |
| Уровень чувствительности влаги | 1 | |
| Количество битов | 8 | |
| Количество функций | 16 | 2 |
| Количество портов | 2 | 2 |
| Количество терминалов | 48 | 48 |
| Рабочая температура-макс | 125 ° C. | 85 ° C. |
| Рабочая температура-мимин | -40 ° C. | -40 ° C. |
| Выходные характеристики | 3-штат | |
| Выходная полярность | истинный | |
| Упаковка материал тела | Пластик/эпоксидная смола | Пластик/эпоксидная смола |
| Код пакета | SSOP | SSOP |
| Код эквивалентности пакета | SSOP48, .4 | |
| Форма упаковки | Прямоугольный | Прямоугольный |
| Стиль упаковки | Небольшой контур, сжинай | Небольшой контур, сжинай |
| Метод упаковки | Трэнд | |
| Пиковая температура отвоз (CEL) | 260 | |
| Ток питания ток-макс (ICC) | 0,016 мА | |
| Проп. Задержка@nom-sup | 11,5 нс | |
| Задержка распространения (TPD) | 11,5 нс | 9 нс |
| Квалификационный статус | Не квалифицирован | Не квалифицирован |
| Шмитт триггер | ДА | |
| Сидящий высота-макс | 2,79 мм | 2,8 мм |
| Поставка напряжения-макс (VSUP) | 5,5 В. | 5,5 В. |
| Поставка напряжения мимин (VSUP) | 4,5 В. | 4,5 В. |
| Напряжение питания-нома (VSUP) | 5 В | 5 В& l
