В обширной и сложной сфере цифровой электроники интегрированные цепи (ICS) служат строительными блоками, которые позволяют создавать сложные и мощные системы. Среди них,IC 7408занимает особое место в качестве фундаментального компонента в дизайне цифровой логики. Эта статья направлена на то, чтобы обеспечить исчерпывающее понимание IC 7408, охватывающую ее базовую концепцию, диаграмму PIN, таблицу истинности, принцип работы, функции, приложения и многое другое. Независимо от того, являетесь ли вы новичком в области электроники или опытным инженером, это руководство предоставит вам знания, чтобы эффективно использовать IC 7408 в ваших проектах.
Основная концепция IC 7408
Эта простая, но мощная логическая операция составляет основу для многих цифровых цепей. Например, в системе безопасности и ворота можно использовать для обеспечения того, чтобы сигнал тревоги запускается только тогда, когда активируется как датчик движения, так и дверь - открытый датчик.7408 IC, с его четырьмя такими и воротами, обеспечивает удобный и компактный способ реализации нескольких операций и логики в одной схеме.

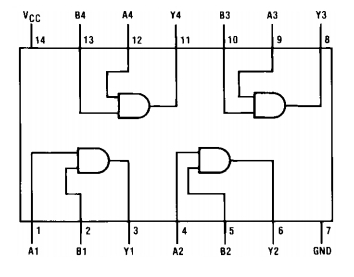

ПИН -диаграмма IC 7408
IC 7408, как правило, упакован в 14 -контактный двойной пакет (DIP). Каждый вывод имеет определенную функцию, которая имеет решающее значение для правильного соединения схемы.
| Штифт № | Название вывода | Описание |
| 1 | Входной затвор 1 | Первый вход для первого и ворота |
| 2 | B Входной затвор 1 | Второй вход для первого и ворота |
| 3 | Y выходной затвор 1 | Вывод для первого и затвора |
| 4 | Входной затвор 2 | Первый вход для второго и ворота |
| 5 | B Входной затвор 2 | Второй вход для второго и ворота |
| 6 | Y Вывод GATE 2 | Вывод для второго и затвора |
| 7 | Земля | Подключен к земле или отрицательной стороне источника питания |
| 8 | Y Выходной затвор 3 | Вывод для третьего и затвора |
| 9 | B Входной затвор 3 | Второй вход для третьего и ворота |
| 10 | Входной затвор 3 | Первый вход для третьего и ворота |
| 11 | Y Вывод GATE 4 | Вывод для четвертого и затвора |
| 12 | B Входной затвор 4 | Второй вход для четвертого и ворота |
| 13 | Входной затвор 4 | Первый вход для четвертого и ворота |
| 14 | VCC - положительное предложение | Подключен к положительной стороне питания |
Эта 14-контактная конфигурация позволяет7408 ICЧтобы разместить четыре независимых и ворота, что делает его компактным и эффективным компонентом для выполнения логических операций в различных цифровых целях. Двойной встроенный пакет (DIP) IC предназначен для легкой вставки в хлебные щиты или пайку на печатные платы (PCB). Прозрачное разделение входных и выходных выводов каждого затвора на IC делает удобным для разработчиков цепи использовать 7408 в сложных конструкциях без помех между воротами.
Таблица истины IC 7408
| Вход а | Вход б | Вывод Y. |
|---|---|---|
| 0 (низкий) | 0 (низкий) | 0 (низкий) |
| 0 (низкий) | 1 (высокий) | 0 (низкий) |
| 1 (высокий) | 0 (низкий) | 0 (низкий) |
| 1 (высокий) | 1 (высокий) | 1 (высокий) |
Таблица истины является фундаментальным инструментом для понимания и проектирования цифровых цепей. Это позволяет инженерам предсказать выход схемы на основе входных значений, что важно для устранения неполадок и оптимизации производительности схемы.
Рабочий принцип IC 7408
Входная стадия: Каждый и ворота имеет мульти -эмиттер -транзистор на входной стадии. Излучатели этого транзистора подключены к входным выводам (например, для затвора 1 излучатели подключены к A1 и B1). Когда оба входа высоки (логический уровень 1), соединения базового эмиттера мульти -эмиттерного транзистора являются вперед - смещены. Это заставляет ток проходить через транзистор.
Выходная стадия: Выходная стадия и затвора состоит из конфигурации вывода тотема - полюса. Он имеет верхний тяга - вверх по транзистору и нижнюю тянущую транзистор. Когда ток протекает через транзистор с несколькими эмиттерами на входной стадии (т.е., когда оба входа высоки), включен нижний транзистор вниз вниз на выходной стадии. Это тянет выходное напряжение вблизи уровня земли (логический уровень 0). Когда один или оба входа низкий, многодитер -транзистор на входной стадии не проводит, а верхний тяга - вверх транзистор на выходной стадии включается. Это тянет выходное напряжение вблизи уровня VCC (логический уровень 1).
По сути, IC 7408 использует электрические свойства транзисторов для реализации логической и работы. Использование технологии TTL обеспечивает такие преимущества, как относительно высокая скоростная работа и хороший иммунитет по шуму, что делает 7408 подходящим для широкого спектра цифровых приложений.
Особенности и спецификации IC 7408
IC 7408 Особенности
Множественные и ворота: Как Quad 2 - вход и ворота,7408предоставляет четыре независимых и ворота в одном пакете. Это уменьшает количество компонентов в схеме, упрощает планировку печатной платы, а также может снизить общую стоимость схемы.
Совместимость: 7408 совместим с другими логическими семействами, такими как CMOS (комплементарный металл - оксид - полупроводник) и NMOS (N - канал металл - оксид - полупроводник). Это обеспечивает легкую интеграцию в широкий спектр цифровых систем. Однако при взаимодействии с CMO -схемами могут потребоваться некоторые дополнительные соображения, такие как смещение уровня, чтобы обеспечить надлежащую работу.
Иммунитет высокого шума: TTL -основанные устройства, такие как 7408, известны своим иммунитетом с высоким шумом. Они могут переносить определенное количество электрического шума на входных линиях, не влияя на выходную логику. Это делает их пригодными для использования в средах, где могут быть электромагнитные помехи, такие как промышленные условия.
Высокая - переключение скорости: 7408 имеет относительно быструю скорость переключения. Задержка распространения, которая является временем, которое необходимо для изменения ввода, чтобы отразить выходы, обычно находится в диапазоне 10 - 15 наносекунд. Это делает его подходящим для приложений, где требуется время быстрого отклика, например, в системах обработки цифровых данных и связи.
Вентилятор - возможность: 7408 имеет вентилятор - из 10 нагрузок TTL. Вентилятор - Out относится к количеству стандартных входов TTL, которые вывод IC может привести к управлению. Это означает, что вывод каждого и затвора в 7408 может быть подключен к 10 другими совместимыми входами TTL без необходимости дополнительной буферизации или амплификации.
Широкий диапазон рабочей температуры: IC 7408 может работать в относительно широком диапазоне температур, как правило, от 0 ° C до 70 ° C. Это делает его подходящим для использования в различных приложениях, от потребительской электроники до систем управления промышленностью. Существуют также расширенные температурные версии, которые могут работать в еще более экстремальных условиях.
IC 7408 Спецификации
7408 Спецификация интегрированной схемы | Описание |
Тип | Quad 2-input и ворота |
Количество ворот | 4 Независимые и ворота |
Количество булавок | 14 |
Напряжение питания (VCC) | Обычно от 4,75 В до 5,25 В (уровень TTL) |
Входное напряжение (высокое) | Минимальный 2 В (для входа высокого уровня) |
Входное напряжение (низкое) | Максимум 0,8 В (для входа низкого уровня) |
Выходное напряжение (высокое) | Близко к VCC (когда выход высок) |
Выходное напряжение (низкое) | Близко к 0 В (когда выходной выход) |
Рабочая температура | Обычно от 0 ° C до 70 ° C |
Фанат | 10 нагрузок TTL |
Задержка распространения | Приблизительно 10-15 нс |
Рассеяние власти | Около 10-20 МВт за ворота |
Тип пакета | Двойной встроенный пакет (DIP) |
Приложения IC 7408
Цифровые логические ворота: 7408, по своей сути, используется для реализации и логических ворот. Эти ворота являются фундаментальными в проектировании цифровых цепей и используются для создания более сложных логических функций. Например, в цифровой схеме компаратора, и ворота могут использоваться для сравнения двух двоичных номеров - by - bit.
Бинарные счетчики: В бинарной цепи, и ворота можно использовать в сочетании с флопами для контроля подсчетной последовательности. 7408 может использоваться для реализации логики, которая определяет, когда счетчик должен увеличить или сбросить.
Мультиплексоры: Мультиплекторы - это цепи, которые выбирают один из нескольких входных сигналов и переправят его на вывод. И ворота используются в логике управления мультиплексорами, чтобы определить, какой вход следует выбрать на основе контрольных сигналов. 7408 может использоваться для реализации этих и основанных на основе функций управления.
Шлепки: Flip - Flops - это основные элементы памяти в цифровых цепях. И ворота используются при построении флот -флопов для управления набором, сбросом и тактовыми входами. 7408 может использоваться для реализации необходимой и логики для работы флип -флопа.
Водитель автобуса/приемник: В цифровой системе с общей шиной драйверы шины и приемники используются для взаимодействия различных компонентов на шину. И ворота могут использоваться в логике управления этими драйверами и приемниками для обеспечения надлежащей передачи данных. 7408 может использоваться для реализации таких функций управления.
Адрес декодеры: Адрес декодеры используются в системах памяти для выбора конкретного местоположения памяти на основе входов адреса. И ворота используются в логике декодера, чтобы декодировать биты адреса. 7408 может использоваться для построения этих цепей декодера адреса.
Защелкивания данных: Защелки данных используются для временного хранения данных. И ворота используются в логике управления защелками данных для управления при загрузке данных в защелку. 7408 может использоваться для реализации этой логики управления.
Образовательные и экспериментальные проекты: Из -за своей простоты и фундаментального характера 7408 широко используется в образовательных условиях для обучения концепциям цифровой логики. Студенты могут использовать его для создания основных цифровых цепей и узнать об работе и воротах, а также о более сложных цифровых системах.
Абсолютные максимальные оценки IC 7408
IC 7408Абсолютные максимальные оценки определяют критические эксплуатационные пределы для предотвращения постоянного повреждения или деградации производительности. Эти рейтинги включают:
| Напряжение снабжения | 7 В |
| Входное напряжение | 5,5 В. |
| Работа температура свободного воздуха | 0 ° C до +70 ° C. |
| Диапазон температуры хранения | -65 ° C до +150 ° C. |
| Максимальная задержка распространения | 10 нс |
| Высокоскоростная работа | до 10 МГц |
Напряжение питания (VCC): Максимально допустимое напряжение питания составляет 7 В, превышающее рекомендуемое 5 В на 40%. Превышение этого может вызвать термический сбег или разрыв транзистора.
Входное напряжение: Входные данные не должны превышать 5,5 В, так как напряжения за пределами этого могут быть направлены на диоды входной защиты, что приводит к чрезмерному потоку тока и потенциальному выгоранию.
Рабочая температура: Коммерческий класс 7408 функционирует от 0 ° C до 70 ° C. Длительная работа за пределами 70 ° C увеличивает утечку транзистора, рискуя логическими ошибками, в то время как ниже 0 ° C, сниженная подвижность носителей может замедлить скорость переключения.
Температура хранения: IC выдерживает от -65 ° C до 150 ° C во время хранения, но экстремальные температуры могут ухудшать материалы пакета или изменять характеристики внутренних компонентов.
Задержка распространения: Хотя это не рейтинг напряжений, максимальная задержка распространения 10NS на высоких скоростях обеспечивает целостность времени; Превышение рекомендуемых частот (до 10 МГц) может привести к нарушениям установки/удержания времени.
Выходной ток: Каждый выход может погрузиться до 16 мА (низкое состояние) или источник 400 мкА (высокое состояние). Превышение этих ограничений напрягает выходной стадии тотема, потенциально повреждающих транзисторов.
Придерживание этих рейтингов имеет решающее значение. Например, применение 7 В к VCC в течение продленных периодов может растопить внутренние приподные соединения, в то время как входные напряжения выше 5,5 В могут сократить диоды защиты. Всегда гарантируйте, что условия эксплуатации остаются в этих границах для поддержания надежности и долговечности.
ОперацияСхема 7408 интегрированной схемы
IC 7408Работает через транзисторную логику (TTL), размещает четыре 2-в-входных и ворота. Каждое ворота использует многоэмиттер-транзистор на входной стадии: когда оба входа высоки (≥2 В), излучатели транзистора обратно смещены, что позволяет току переходить к выходной стадии. Выходная стадия оснащена конфигурацией тотемного полюса: проводящий транзистор проводятся, вытягивая выходной сигнал (≤0,4 В). Если любой вход является низким (≤0,8 В), входной транзистор-эмиттер-смещение переднего рода, отключающие пропадающий транзистор и активируя подтягивающий транзистор, управляя высоким выходным (≥2,4 В). С задержкой распространения 10–15NS он управляет 10 нагрузками TTL, потребляя 40–80 МВт. Его конструкция TTL предлагает шумовой иммунитет, но ограничивает работу до 4,75–5,25 В, что делает его подходящим для классических цифровых систем, где надежность перевешивает современные потребности с низкой мощностью.
IC 7408 эквивалент
Эквивалентные альтернативы IC 7408 включают ICS 74LS08, HEF4081, SN7408, 74HC08, 74HCT08, CD4081, MC14008 и SN54LS08. Любой из двух чипов может быть перенастроен, чтобы функционировать как и ворота. Чтобы преобразовать их в и ворота, два входа затвора отделены от их исходных оснований. Впоследствии входные данные связаны с кнопками, что позволяет изменять логику ввода. Выход и затвора проявляется как напряжение на резисторе. Затем этот вывод связан с светодиодом, служит индикатором для различения состояния вывода.
| Модель | Технологический тип | Диапазон напряжения | Энергопотребление | Задерживать | Основные преимущества |
|---|---|---|---|---|---|
| 7408 | Стандартный TTL | 4.75-5,25 В. | 40-80 МВт | 10-15ns | Классический дизайн с сильной совместимостью. |
| 74LS08 | Низко мощный Шоткс Ттл | 4.75-5,25 В. | 8-16 МВт | 8ns | Низкое энергопотребление и высокая скорость. |
| 74HC08 | Высокоскоростные CMOS | 2-6 В. | Микроватт-уровни (статический) | 5-15ns | Широкий диапазон напряжения и низкое энергопотребление. |
| 74HCT08 | TTL-совместимые CMOS | 2-6 В. | Микроватт-уровни (статический) | 5-15ns | Совместимость ввода TTL с низким энергопотреблением CMOS. |
| CD4081 | Широкие CMOS | 3-18В | Микроватт-уровни (статический) | 40-70NS | Ультра шириной диапазон напряжения, непосредственно приводит к небольшим нагрузкам. |
| HEF4081 | Промышленные CMOS | 3-18В | Микроватт-уровни (статический) | 40-70NS | Широкий диапазон температуры, подходящий для промышленных сред. |
| SN54LS08 | Военно-низко-мощный TTL | 4.75-5,25 В. | 8-16 МВт | 8ns | Широкий диапазон температуры (от -55 ° C до 125 ° C). |
Соображения дизайна при использовании IC 7408
Источник питания:Как упоминалось ранее, 7408 работает на электроснабжении 5 В с диапазоном толерантности. Крайне важно убедиться, что напряжение источника питания находится в пределах этого диапазона, чтобы предотвратить повреждение ИК и обеспечить надлежащую работу. Кроме того, должно быть реализовано надлежащее отделение мощности. Керамический конденсатор 0,1 мкл должен быть подключен между контактами VCC и GND 7408, чтобы отфильтровать высокий частотный шум. Это помогает стабилизировать источник питания и предотвратить любой электрический шум от влияния логики IC.
Входная и выходная загрузка:7408 имеет ограниченную способность вентилятора - выпуск 10 нагрузок TTL. При подключении выходов 7408 к другим компонентам важно не превышать этот вентилятор - предел. Если необходимо управлять большим количеством нагрузок, могут потребоваться буферные цепи или дополнительные ворота. Точно так же входные контакты 7408 не должны быть перегружены чрезмерной емкостью или сопротивлением, поскольку это может повлиять на уровни входного сигнала и общую производительность IC.
Неиспользованные входные данные:Неиспользуемые входные контакты и ворот в 7408 не должны оставаться плавающими. Плавающие входы могут подбирать электрический шум, что может привести к непредсказуемом переключении выхода. Неиспользуемые входы должны быть подключены либо к VCC (через резистор - вверх, обычно 10 кОм) или GND (через резистор вниз), чтобы обеспечить определенный логический уровень.
Соображения времени:Задержка распространения 7408 должна учитываться в цифровых цепях с высокой скоростью. В цепях, где точное время имеет решающее значение, например, в синхронных цифровых системах, задержка распространения может повлиять на общее время системы и синхронизацию. Дизайнерам может потребоваться отрегулировать тактовую частоту или добавить дополнительные элементы задержки, чтобы компенсировать задержку распространения 7408.
Какими должны быть входные данные в 7408, чтобы вывод был высоким?
Для достижения высокой мощности в интегрированной схеме 7408 оба входа соответствующего и затвора должны быть в высоком логическом состоянии. В 7408 используется транзисторная логика транзистора (TTL), определяя высокий вход в качестве напряжения не менее 2,0 В (в пределах его диапазона питания 4,75–5,25 В). Когда оба входа 2-входного и затвора высоки, входной транзистор с мультиэмиттом обратный смещение, что обеспечивает поток тока к выходной стадии. Это активирует подтягивающий транзистор в конфигурации тотема, поднимая вывод до высокого уровня (≥2,4 В).
Если любой вход является низким (≤0,8 В), входные транзисторские переходные смещения, отрезая подтягивающий транзистор и задействуя пропадающий транзистор, который погружает ток и вытягивает выходной сигнал. Конструкция TTL 7408 требует тщательного смещения ввода: плавающие входы могут непреднамеренно зарегистрироваться как высокие из -за шума, но для надежной работы неиспользованные входы должны быть связаны с VCC (высоким) через резистор 1 кОм. Это обеспечивает последовательные логические уровни и предотвращает неожиданные выходные состояния, поддерживая фундаментальное поведение And And: высокие результаты только тогда, когда все входы высоки.
IC 7408 Пакет
IC 7408Обычно упаковывается в 14-контактный двойной встроенный встроенный пакет (DIP), классический формат сквозного отверстия с двумя параллельными рядами по семью контактами каждый. Пакет DIP оснащен выемкой или ямочкой на одном конце для ориентации на штифт, с выводом 1, расположенным рядом с выемкой. Этот дизайн обеспечивает легкую вставку в хлебные щиты или пайку на печатные платы, что делает его идеальным для прототипирования и образовательных проектов. Размеры упаковки обычно имеют ширину около 19 мм и ширину 6,5 мм, причем штифт составляет 2,54 мм (0,1 дюйма), что соответствует стандартному расстоянию между отраслью.
Для применений поверхностного монтажа 7408 также доступен в пакетах с небольшими контурами интегрированных цепи (SOIC), которые уменьшают пространство платы при сохранении функциональной совместимости. Как пакеты Dip, так и SOIC построены из эпоксидной смолы или пластиковых материалов, обеспечивая механическую защиту и тепловую стабильность в рабочем диапазоне IC (0–70 ° C). Конструкция пакета обеспечивает надлежащее рассеяние тепла для энергопотребления 40–80 МВт, в то время как конфигурации PIN -контактов строго следуют стандарту серии 7400, что позволяет бесшовную интеграцию с другими компонентами TTL.
IC 7408 Производитель
IC 7408производится несколькими полупроводниковыми компаниями. Основные производители заключаются в следующем:
Texas Instruments (TI): Как ведущий глобальный дизайнер и производитель продуктов полупроводниковых и компьютерных технологий, TI предлагает широкий спектр продуктов, в том числе интегрированные цепи серии 74xx, а 7408 среди них.
Fairchild Semiconductor: Это один из пионеров в полупроводниковой промышленности, с историей создания логических цепей серии 74xx. После приобретения в полупроводнике продукты и технологии, первоначально из полупроводника Fairchild, продолжают разрабатывать и продавать в рамках бренда по полупроводнику, поэтому на полупроводнике также производится 7408.
NXP полупроводники: NXP, созданный из полупроводников Philips, также является известным производителем логических интегрированных цепей, которые создают 7408 интегрированных цепей, которые соответствуют стандартным спецификациям.
Stmicroelectronics: Global Semiconductor Company, Stmicroelectronics производит различные интегрированные цепи, охватывающие серию 74XX, а ее линейка продуктов включает 7408.
Кроме того, существуют другие компании, такие как диоды, которые также могут производить 7408 или ее эквивалентные продукты.
Преимущества IC 7408
IC 7408, типичный компонент TTL (Transistor-Transistor Logic), предлагает постоянные преимущества, которые укрепляют его роль в цифровой электронике. Егопростота и фундаментальная логика архитектураВыделяйтесь: как четырех вход и затвора, он выполняет основную логическую функцию \ (y = a \ cdot b \) с ясностью, где выход высок только тогда, когда оба входа высоки. Эта прямая операция делает его идеальным для образовательных целей, любителей и устаревших систем, требующих минимального опыта проектирования для реализации.
Надежная совместимость с экосистемами TTLэто еще одна ключевая сила. Работая при 5 В со стандартизированными уровнями ввода/выхода (VIH ≥2V, VOL ≤0,4 В), 7408 плавно интегрируется с другими компонентами серии 74XX, такими как шлепанцы и декодеры. Его стандартный 14-контактный пакет DIP (и варианты поверхностного монтажа) обеспечивает легкое прототипирование на хлебных платках или интеграции с платы за печати, поддерживая совместимость на протяжении десятилетий цифрового дизайна.
7408доставляетНадежная производительность в средних приложенияхС задержкой распространения 10–15NS, подходящей для тактовых частот до 10 МГц. ЕгоСильная способность привода(Тонирование 16MA/ Sourcing 400 мкА) обеспечивает прямое соединение с светодиодами, реле или до 10 нагрузок TTL, что устраняет необходимость в дополнительных буферах.
Экономическая эффективность и широкая доступностьеще больше улучшить его апелляцию. Произведенная Texas Instruments, NXP и STMicroElectronics, 7408 остается доступным и доступным, что делает его выбором для чувствительных к бюджету проектов. В то время как современные альтернативы CMOS предлагают более низкое энергопотребление, долговечность 7408, шум и простота использования продолжают оправдать свою актуальность в системах промышленного управления, изд.
