MC7447AHX1000NB: технический анализ и применение высокопроизводительного процессора PowerPC Architecture Processor

В области встроенных вычислительных и сетевых систем производительность, энергоэффективность и совместимость процессоров часто имеют решающее значение для успеха дизайна.MC7447AHX1000NBЗапущенный NXP (ранее Freescale), который является важным членом серии MPC7447A, стал идеальным выбором для сетевых устройств, промышленных вычислений и других сценариев благодаря его расширенному дизайну на основе архитектуры PowerPC, высокой частоты 1000 МГц и богатых функциональных функций. Эта статья будет всесторонне анализировать основное значение этого процессора из таких аспектов, как технические характеристики, параметры спецификации, преимущества производительности и сценарии применения.

MC7447AHX1000NB+Бом

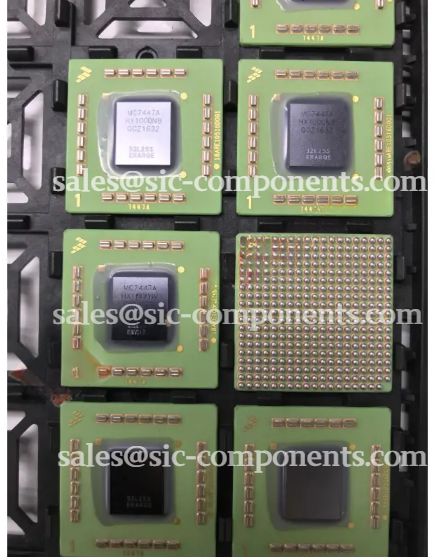

MC7447AHX1000NB Обзор

АMC7447AHX1000NBявляется высокопроизводительным микропроцессором RISCРазработанный NXP на основе архитектуры PowerPC G4 четвертого поколения, принадлежащего серии MPC7447A. Основываясь на мощном основании MPC7447, этот процессор представляет новые функции, такие какДинамическое переключение частоты (DFS)и температурные диоды, повышение энергоэффективности и теплового управления при сохранении полной совместимости.
Каксовместимый с PINобновление,MC7447AHX1000NBможет напрямую заменить MPC7447 в существующих конструкциях при питании при напряжении ядра 1,3 В, устраняя необходимость в модификации аппаратного обеспечения и значительно снижение затрат и рисков обновления системы. Спроектировано специально для сетевых и вычислительных систем, он обеспечивает эффективную обработку параллельных инструкций через своиСуперкаларная архитектура, многоуровневые кэши и множественные подразделения исполнения, отвечающие требованиям высокопроизводительных приложений.

MC7447AHX1000NB Атрибуты

MC7447AHX1000NB Детали пинота

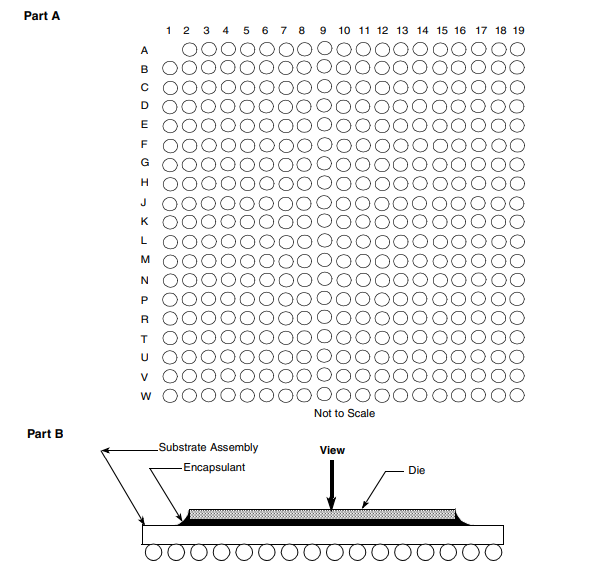

Эта диаграмма показывает назначения PIN дляMC7447AHX1000NBИспользуя пакет 360 HCTE BGA. Часть A содержит макет верхнего вида всего массива сетки шариков, помеченную от A до W (ряды) и от 1 до 19 (столбцов), помогая с четкой идентификацией каждого местоположения. Часть B дает боковой профиль пакета, показывая, как внутренняя матрица находится в подложке и инкапсулянте. Вместе эти представления помогают обеспечить точное размещение и ориентацию во время сборки совета директоров и помогают понять, как чип соединяется с остальной частью системы.

MC7447AHX1000NB Блок -схема

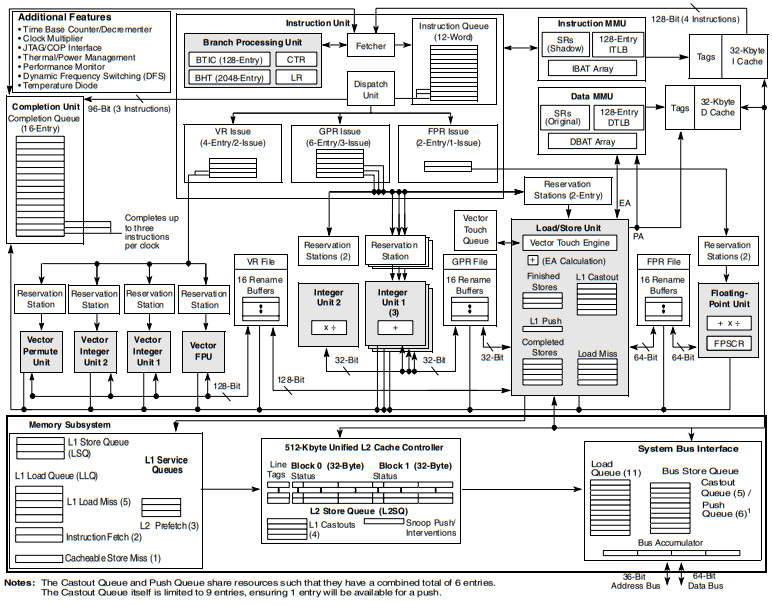

MC7447AHX1000NBБлок -схема демонстрирует свою архитектуру на основе PowerPC. Он имеет единицу инструкции с такими компонентами, как блок обработки ветвей и очередь инструкций. Блок завершения управляет завершением инструкции. Существуют несколько функциональных единиц, такие как целочисленные единицы, векторные единицы и плавающая точечная единица. Подсистемы памяти включают в себя кэши (L1 и Unified L2 Cache Controller) и очереди. Интерфейс системной шины подключается к внешним системам. Дополнительные функции, такие как время - связанные счетчики, управление питанием и интерфейсы отладки, повышают его функциональность для встроенных вычислительных и сетевых системных приложений.

MC7447AHX1000NB JTAG Interface Connection

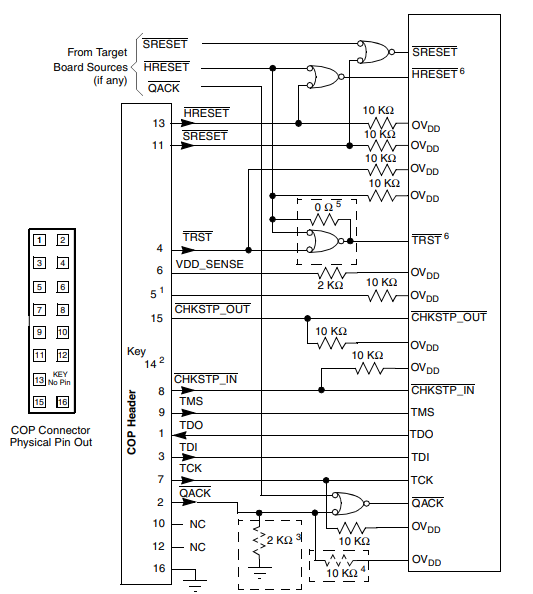

Диаграмма изображает интерфейсное соединение JTAG для MC7447AHX1000NB, что является важной частью отладки и программирования процессора.
Сбросить сигналы:SresetиHresetСигналы, которые могут быть получены из целевой платы, если таковые имеются, объединяются через NOR GATE. Это гарантирует, что устройство должным образом сбрасывается в различных условиях. АQACKСигнал также взаимодействует с этими сигналами сброса, способствуя общему механизму сброса.
JTAG - конкретные булавки: Стандартные булавки JTAG, такие какТМС(Выбор режима тестирования),TDO(Вывод данных тестирования),TDI(Ввод данных тестирования) иTCK(Тестовые часы) присутствуют.ТМСконтролирует государственные переходы в рамках штата JTAG, в то время какTDOиTDIобрабатывать выходные данные и входные данные соответственно, иTCKОбеспечивает часы для операций JTAG. АТрэнд(Сброс теста) PIN -код, который может быть включен для сброса логики JTAG, также включен.
Власть - связанные и другие сигналы:Vdd_sensePIN -код используется для мониторинга источника питания. Кроме того,Chkstp_outиChkstp_inКонтакты связаны с функциями контрольной точки, что позволяет сделать паузу и возобновить операции во время тестирования. Тянуть - вверх резисторы, в основном 10 кОм, подключенные кOv _dd, используются для поддержания стабильных сигналов высокого уровня, когда булавки не активно приводятся на низком уровне. Некоторые булавки отмечены какСеверо -запад(Не подключен) Укажите неиспользованные соединения в этой настройке интерфейса.

MC7447AHX1000NB Определения

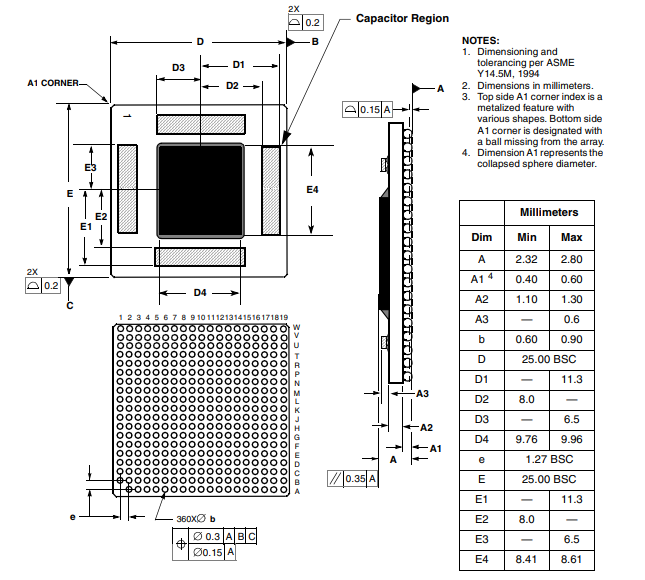

Схема размеровMC7447AHX1000NBобеспечивает важные физические спецификации. Вверху - вид сбоку показывает прямоугольный макет с отдельным угловым индикатором A1. Размеры измеряются в миллиметрах в соответствии с стандартами ASME Y14,5 м, 1994 года. Общая длина в направлении D указывается с основным размером 25,00 мм. Ключевые внутренние измерения, такие как D1, D2 и D3, помогают в понимании расположения внутренних компонентов. Высота - связанные измерения, такие как E, E1, E2, E3 и E4, определяют вертикальный профиль пакета. Метка шариковой сетки (BGA) внизу характеризуется диаметром шарика, указанного в размере B. Кроме того, область конденсатора на верхней стороне отмечена, что указывает участки для размещения компонентов. Эти точные размеры имеют решающее значение для разработки печатной платы (PCB) для обеспечения надлежащей интеграции MC7447AHX1000NB.

MC7447AHX1000NB Особенности

1. Суперкаларная архитектура и параллельные возможности выполнения

MC7447AHX1000NBОсобенности высокопроизводительной суперкаларной конструкции, которая обеспечивает параллельную обработку нескольких инструкций:

Обработка потока инструкций: Он может получить до 4 инструкций на цикл тактового цикла из кеша инструкций L1. Очередь инструкции (IQ) может содержать 12 инструкций, с одновременно до 16 инструкций на различных этапах выполнения, значительно повышая пропускную способность инструкций.

Несколько единиц исполнения: Содержит 11 независимых единиц выполнения, в том числе 4 целочисленных единица, 5-стабильный трубопровод с плавающей точкой (FPU), 4 векторные единицы (поддержка технологии AltiveC ™) и 3-старейенный блок нагрузки/хранилища (LSU). Это позволяет параллельно выполнять целочисленные, плавучих точек и векторных операций, выполняя большинство инструкций в течение одного цикла.

Прогноз ветви: Оснащен таблицей истории ветвей (BHT) 2048 года (BHT) и кэчем инструкции по целевым инструкциям 128-ввода (BTIC), поддерживая как статическое, так и динамическое предсказание ветви. Это резко снижает задержку филиала и повышает эффективность выполнения программы.

2. Система многоуровневого кеша: основа для эффективного доступа к данным

Система кеша служит «ускорителем» для производительности процессора. В MC7447AHX1000NB используется многоуровневый кеш-дизайн на основе архитектуры Гарвардской архитектуры:

L1 Cache: Разделение на кэш инструкций 32 КБ и кэш данных 32 КБ, оба 8-направленные сет-ассоциативные с размером 32-байтового блока и алгоритмом замены псевдо-LRU (PLRU). Кэш инструкций обеспечивает 4 инструкции на тактовой цикл, в то время как кэш данных поддерживает показатели доступа к 4 словам/циклу, что удовлетворяет высокочастотные требования выполнения.

Кэш L2: Unified 512 КБ кэш (совместный с помощью инструкций и данных), 8-направляющая сет-ассоциативность с размером 64-байтовой линии и полностью трубопроводной конструкцией. Он переносит 32 байта данных в кэш L1 на цикл такта, с задержкой доступа всего 9 тактовых циклов на промахах кэша L1, эффективно смягчая узкие места для доступа к памяти.

Кэш -функции: Поддерживает режимы записи/записи (настраивается на страницу или блок), программное обеспечение отключает/блокирует и поддерживает оборудование когерентности через протокол MESI в кэше данных, обеспечивая синхронизацию данных в многопроцессорных системах.

3. Питание и тепловое управление: интеллектуальная конструкция для энергоэффективности

Для удовлетворения требований встроенных систем с низкой мощью, MC7447AHX1000NB интегрирует множество механизмов мощности и теплового управления:

Динамическое переключение частоты (DFS): Позволяет контролировать программное обеспечение частоты ядра вдвое, снижая энергопотребление во время легких нагрузок, чтобы сбалансировать производительность и энергоэффективность.

Многомерные режимы: Поддерживает три режима с низкой мощью-ноп, сон и глубокий сон. Deep Sleep Mode выключает источник тактовой частоты PLL, сводя к минимуму резервное энергопотребление (обычно 3,2 Вт).

Температурный мониторинг: Встроенные температурные диоды обеспечивают мониторинг температуры перехода в реальном времени, что позволяет проактивному тепловому управлению для предотвращения снижения или повреждения производительности из-за перегрева.

Адаптация напряжения: Работает при напряжении ядра 1,3 В ± 50 мВ с поддержкой снижения напряжения, что еще больше снижает энергопотребление при снижении частоты ядра для адаптации к разнообразным требованиям к энергоэффективности.

4. Управление памятью и интерфейс шины: гибкое и совместимое подключение к систему

Блок управления памятью (MMU): Независимые инструкции и данные MMU, поддерживающие 52-битные виртуальные адреса и 32/36-битные физические адреса. Двухсторонняя установленная двухсторонняя TLB на 128-вхождение обрабатывает переводы адресов адресов 4 КБ, блоки размером с переменного размера и сегменты 256 МБ, удовлетворяющие сложные потребности в картировании памяти.

Автобусные протоколы: Поддерживает MPX и подмножество протоколов шины 60x, подключаясь к основной памяти и другим системным ресурсам с помощью 36-разрядной адресной шины и 64-битной шины данных для высокоэффективной передачи данных.

Многопроцессорная поддержка: Поддерживает когерентность кэша через протокол MESI и поддерживает «Пары инструкций с нагрузкой/кондиционированием».

MC7447AHX1000NB Applications

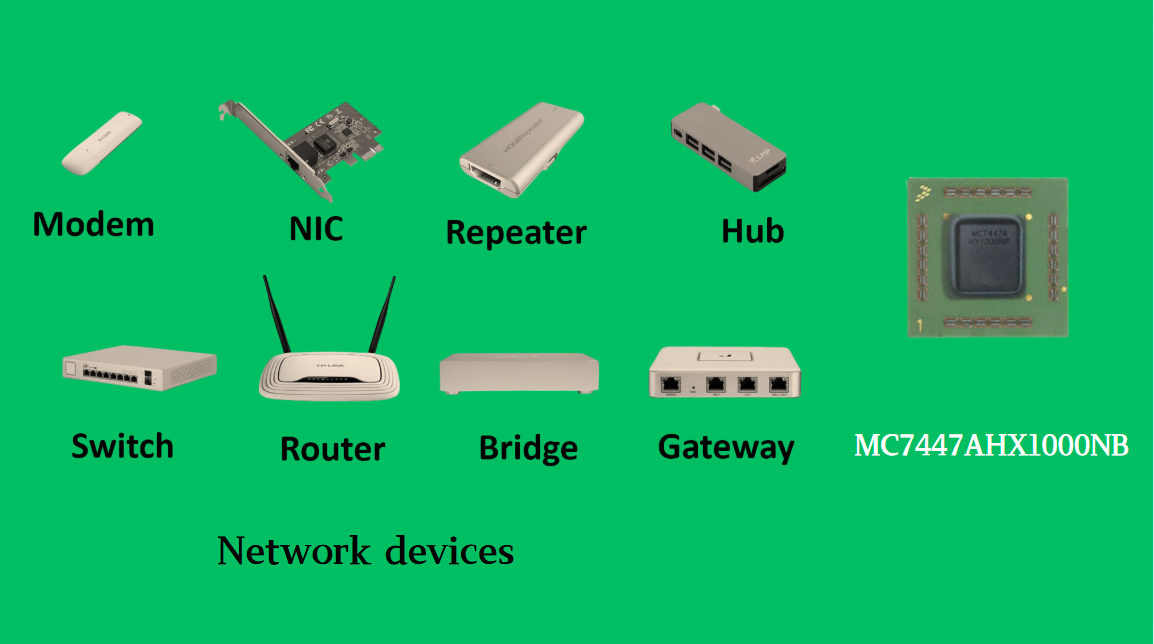

Сетевые устройства:Основные сетевые устройства, такие как маршрутизаторы и коммутаторы, требуют высокой пропускной способности для обработки передачи пакетов данных и анализа протокола.
Промышленные вычисления:Промышленные единицы управления и системы сбора данных отвечают потребностям вычислительной и многозадачной обработки в реальном времени.
Встроенные серверы:Крайные вычислительные узлы и небольшие серверы сбалансируют производительность и энергоэффективность.
Тест и измерительное оборудование:Модули обработки данных в высокоразмерных инструментах требуют стабильной вычислительной мощности и масштабируемости.

MC7447AHX1000NB Преимущества и недостатки

Преимущества

Мощная способность параллельной обработки: Оборудован суперкаларной архитектурой и 11 независимыми единицами выполнения (включая целочисленные, плавучих точек, векторные и нагрузки/хранилища), он поддерживает параллельное выполнение с несколькими инструментами. С 4 инструкциями, извлеченными в течение тактового цикла и до 16 инструкций на стадии выполнения одновременно, это значительно улучшает пропускную способность инструкции, что делает его подходящим для задач с высокой нагрузкой, таких как обработка пакетов данных и вычисления в реальном времени.

Эффективная система кеша: Многоуровневая конструкция кэша (32KB L1 Инструкция + 32KB L1 Cache, 512 КБ Unified Cache) с быстрыми скоростями доступа и низкой задержкой эффективно снижает узкие места доступа к памяти. Протокол MESI обеспечивает согласованность кэша в многопроцессорных системах, повышая эффективность синхронизации данных.

Отличное управление энергоэффективностью: Интегрирует динамическое переключение частотного (DFS) и несколько режимов с низкой мощностью (NAP, Sleep, Deep Sleep), что позволяет гибко регулировать энергопотребление на основе нагрузки. Глубокий спящий режим может минимизировать резервную мощность до 3,2 Вт, отвечая требованиям встроенных систем с низкой мощью.

Сильная совместимость и масштабируемость: Поддерживает протоколы MPX и 60x шины, с 36-битной адресной шиной и 64-битной шиной данных для эффективного подключения к памяти и периферийных устройствам. Он также поддерживает многопроцессорные конфигурации, облегчая расширение системы.

Надежные функции стабильности: Встроенные температурные диоды для мониторинга температуры в режиме реального времени в сочетании с поддержкой снижения напряжения, предотвращают снижение или повреждение производительности из-за перегрева, обеспечивая стабильную работу в суровых условиях.

Недостатки

Относительно высокое энергопотребление при полной нагрузке: Хотя он имеет энергосберегающие механизмы, его энергопотребление может быть выше, чем у некоторых более новых архитектур с низким энергопотреблением (например, процессоры на основе ARM) при работе на максимальной частоте 1000 МГц, что может ограничить его применение в устройствах с батареей со строгими ограничениями мощности.

Старая архитектура: Как продукт, основанный на архитектуре PowerPC, его экосистема и поддержка программного обеспечения не так богаты и обновляются, как у основных архитектур, таких как X86 или ARM. Это может увеличить сложность и стоимость разработки и обслуживания программного обеспечения.

Ограниченная обработка по сравнению с современными процессорами: С развитием технологии полупроводниковых технологий современные процессоры (такие как многоядерная серия ARM Cortex-A или Intel Xeon D) имеют более высокий уровень ядра и более продвинутые микроархитектуры, превосходящиеMC7447AHX1000NB с точки зрения общей производительности обработки, особенно в многопоточных задачах.

Больший размер упаковки: Конструкция пакета BGA, одновременно обеспечивая высокую плотность штифтов, может потребоваться более сложная компоновка печатной платы и производственные процессы, увеличивая сложность проектирования для встроенных устройств малого размера.

MC7447AHX1000NB Альтернативы

MC7447AHX1000NB-категория PowerPC Architecture Процессор

Процессоры архитектуры PowerPC являются микропроцессорами RISC (сниженные набор инструкций)Совместно разработанный IBM, Apple и Motorola в 1993 году. Характеризуется высокой производительностью, низким энергопотреблением и сильной масштабируемостью, они используют суперскаларные конструкции с многоэтапными трубопроводами, поддерживая симметричную многопроцессорную работу (SMP) для эффективного параллельного компьютера.
Ключевые технические функции включают технологию обработки векторов Altivec (улучшение мультимедиа и обработки сигналов), многоуровневые иерархии кэша (уменьшение задержки памяти) и гибкие интерфейсы шины (адаптируясь к разнообразным архитектурам системы).
Широко используемые в встроенных системах (промышленные контроллеры, сетевые маршрутизаторы), потребительская электроника (ранние Apple Mac, игровые консоли, такие как Xbox 360) и аэрокосмические/оборонительные поля, они преуспевают в производительности и надежности в режиме реального времени. Несмотря на то, что PowerPC затмил ARM на мобильных рынках, остается жизненно важным в специализированных доменах, требующих стабильных решений для обработки с длинным числом.

MC7447AHX1000NB Производитель

Оригинальный производительMC7447AHX1000NBFreescale Semiconductor, и этот продукт принадлежит к своей классической серии MPC74XX, разработанной на основе архитектуры PowerPC G4. После того, как Freescale был приобретен NXP Semiconductors в 2015 году, эта серия продуктов была унаследована NXP и продолжает поддерживаться и в настоящее время является частью линейки продуктов NXP.
В качестве технологического пионера, глубоко вовлеченного в встроенное поле, при разработке MC7447AHX1000NB Freescale сосредоточился на балансировании высокой производительности и надежности: основная частота 1 ГГц в сочетании с трубопроводом суперкалара и 512 КБ кеша L2 для удовлетворения высоких требований к пропускной способности сетевых устройств; 360-контактный пакет FCCBGA (25x25 мм) поддерживает широкие диапазоны температуры промышленного класса (с расширенными моделями, покрывающими -40 ~ 105 ℃), что делает его подходящим для суровых сред. После вступления во владение NXP продолжило долгосрочное обслуживание этой серии, обеспечивая непрерывное снабжение продукта в промышленном контроле, краевых вычислениях и других сценариях посредством официальных заявлений о соблюдении химических веществ (таких как ROHS, ELV) и оригинальные заводские фонды (такие как полупроводник Shenzhen Huaxiong и другие агенты).
Стоит отметить, что совместимый с PIN-код проект MC7447AHX1000NB (который может непосредственно заменить MPC7447) отражает рассмотрение фрискале о затратах на миграцию клиентов, а глобальная цепочка поставок NXP (такая как склады в Соединенных Штатах и Гонконге, Китай) еще больше укрепила свою рыночную позицию. Хотя архитектура ARM постепенно становится популярной, этот процессор все еще поддерживает конкурентоспособность в нишевых полях с строгими требованиями к производительности в реальном времени и совместимости, полагаясь на стабильность экосистемы PowerPC.

Как классический продукт архитектуры PowerPC от NXP,MC7447AHX1000NBдостигает идеального баланса между производительностью и надежностью на частоте 1000 МГц путем интеграции таких технологий, как суперкаларный дизайн, многоуровневый кэш и динамическая энергоэффективность. Совместимость его вывода и богатые функциональные функции не только обеспечивают удобный путь для обновления существующих систем, но и обеспечивают гибкий выбор для новых проектов. В областях сети и встроенных вычислений этот процессор, несомненно, является идеальным решением, которое учитывает производительность, стоимость и стабильность.
