Транзистор 2N5551 NPN: особенности, применение, техническое описание и распиновка

В обширной сфере электроники транзисторы служат невоспетыми героями, питающими бесчисленное количество устройств и схем, которые стали неотъемлемой частью нашей повседневной жизни. Среди них,транзистор 2N5551 NPNвыделяется как универсальный и широко используемый компонент. Благодаря своему уникальному сочетанию функций он занял свою нишу в различных приложениях: от небольших схем в бытовой электронике до более сложных систем в промышленных и коммуникационных установках. Эта статья углубляется в мир 2N5551, изучая его отличительные особенности, разнообразные применения, важные детали технических характеристик и основные конфигурации выводов. Независимо от того, являетесь ли вы энтузиастом электроники, студентом или профессиональным инженером, понимание 2N5551 может открыть новые возможности в проектировании схем и инновациях.

Комплексный обзор транзистора 2N5551

2N5551 — это высокочастотный маломощный NPN-транзистор с биполярным переходом (BJT).широко используется в схемах усиления, переключения и генерации. Его основные преимущества включают превосходный высокочастотный отклик, низкое напряжение насыщения и минимальные потери мощности, что делает его идеальным для электронных устройств малой и средней мощности. Ключевые области применения включают усиление высокочастотного сигнала, переключение импульсных цепей и управление с низким энергопотреблением. Обладая надежными показателями производительности, такими как высокое напряжение пробоя (Vce ≥ 150 В), коэффициент усиления по постоянному току (hFE) 80–250 и характеристическая частота (fT) ≥ 100 МГц, он сочетает в себе надежность и эффективность, укрепляя свою роль основного продукта в электронном проектировании.

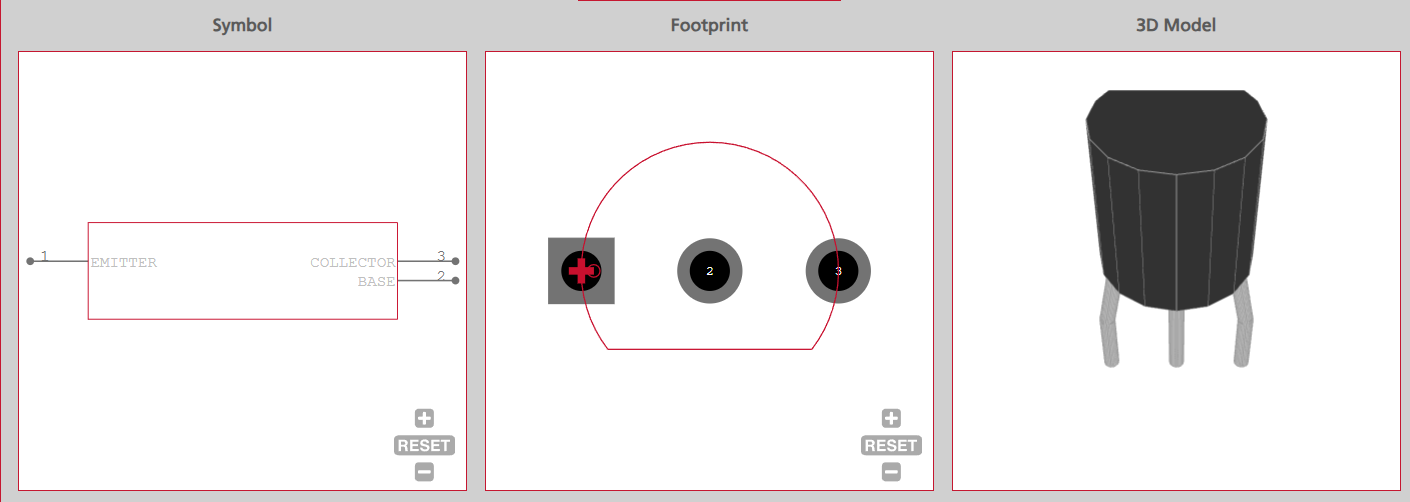

САПР-модель транзистора 2N5551

Конфигурация выводов транзистора 2N5551

Транзистор 2N5551имеет четкую конфигурацию контактов, необходимую для правильной интеграции схемы. В обычном корпусе TO-92 три контакта выполняют разные роли: контакт 1 является эмиттером (E), клеммой оттока тока, обычно подключенной к земле или низкому потенциалу; Вывод 2 действует как база (B), управляя током коллектор-эмиттер через ток базы (Ib); Контакт 3 выполняет функцию коллектора (C), клеммы притока тока, связанной с нагрузками или высокими потенциалами.

Характеристики и технические характеристики транзистора 2N5551

Электрические характеристики ядра

• Характеристики постоянного тока:
  • Напряжение пробоя коллектор-база (Vcb): ≥160 В
  • Напряжение пробоя коллектор-эмиттер (Vce): ≥150 В
  • Напряжение пробоя эмиттер-база (Veb): ≥6 В
  • Коэффициент усиления постоянного тока (hFE): 80–250 (при Ic=10 мА, Vce=10 В)
• Высокочастотные характеристики:
  • Характеристическая частота (fT): ≥100 МГц (при Ic=10 мА, Vce=20 В)
  • Выходная емкость (Cob): ≤15 пФ (при Vcb=10 В, f=1 МГц)
• Энергетические и температурные характеристики:
  • Максимальная рассеиваемая мощность коллектора (ПК): 0,625 Вт (при Tamb = 25 ℃)
  • Диапазон температур рабочего перехода (Tj): -55℃~+150℃
  • Диапазон температур хранения (Tstg): -55℃~+150℃

Предельные параметры (абсолютные максимальные значения)

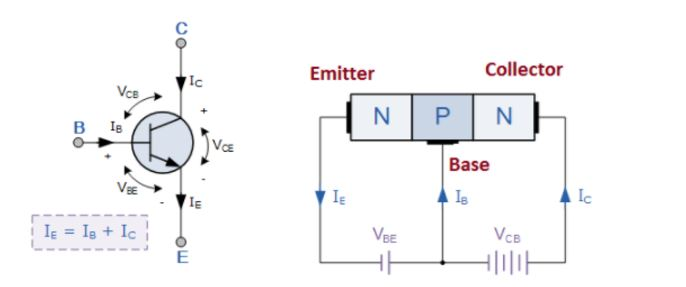

Принципиальная схема с транзистором 2N5551 NPN

2N5551 Особенности

Высокая устойчивость к напряжению: Напряжение пробоя коллектор-эмиттер (Vce) составляет ≥150 В, а напряжение пробоя коллектор-эмиттер (Vcb) составляет ≥160 В, что обеспечивает стабильную работу в средах с относительно высоким напряжением и расширяет сферу применения.

Стабильный текущий коэффициент усиления: В условиях Ic=10 мА и Vce=10 В коэффициент усиления постоянного тока (hFE) находится в диапазоне от 80 до 250, обеспечивая надежную работу усиления и стабильность усиления сигнала.

Отличные высокочастотные характеристики: Характеристическая частота (fT) составляет ≥100 МГц (при Ic=10 мА и Vce=20 В), что делает его пригодным для высокочастотных сценариев применения, таких как усиление и генерация высокочастотного сигнала.

Хорошая адаптируемость по мощности и температуре: Максимальная рассеиваемая мощность коллектора достигает 0,625 Вт (при 25 ℃), а диапазон рабочих температур перехода составляет -55 ℃ ~ +150 ℃, что обеспечивает стабильную работу в относительно широком диапазоне температур и мощности.

Низкая выходная емкость: Выходная емкость (Cob) составляет ≤15 пФ (при Vcb=10 В и f=1 МГц), что снижает потери высокочастотного сигнала и улучшает эффекты высокочастотного отклика.

Отличные коммутационные характеристики: Он имеет низкое напряжение насыщения и может обеспечить быстрое переключение после оптимизированной конструкции, что делает его пригодным для коммутационных приложений, таких как импульсные цепи и управление нагрузкой.

2N5551 Приложения

2N5551 — кремниевый транзистор с малым сигналом NPN-типа., с высокочастотной характеристикой (типичная характеристическая частота fT 100 МГц), средней мощностью (максимальная рассеиваемая мощность коллектора 625 мВт) и умеренной токовой способностью (максимальный ток коллектора 600 мА). Сценарии его применения в основном сосредоточены на «обработке малых сигналов» и «переключении с низким энергопотреблением» со следующими ключевыми приложениями:

Схемы усиления слабого сигнала

В качестве основного устройства усиления он используется для предварительного усиления звука (например, предварительной обработки сигнала для небольших аудиосистем и драйверов наушников), усиления радиочастотного (RF) сигнала (например, усиления слабых сигналов на приемной стороне радиоприемников и раций) и усиления сигнала датчика (например, усиления слабых электрических сигналов, выводимых фоторезисторами и термисторами для адаптации к последующей выборке AD). Его высокочастотные характеристики позволяют уменьшить искажения сигнала, что делает его пригодным для обработки высокочастотных сигналов малой амплитуды.

Управление переключателем малой мощности

Он действует как электронный переключатель в сценариях малотоковой нагрузки, таких как управление включением/выключением светодиодов (управление включением/выключением тока коллектора посредством базовых сигналов для управления маломощными светодиодами), управление катушкой небольшого реле (необходимо в сочетании с токоограничивающими резисторами для управления включением/выключением реле для переключения периферийных цепей) и переключение логического уровня в цифровых схемах (адаптация к требованиям включения/выключения сигнала схемы ТТЛ/КМОП).

Высокочастотные колебания и генерация сигналов

Используя свои возможности высокочастотного отклика, он используется в высокочастотных генераторных схемах (таких как LC-колебательные схемы, генерирующие синусоидальные сигналы в радиочастотном диапазоне для таких приложений, как модули дистанционного управления и генерация несущей в небольших устройствах связи) и схемах модуляции сигнала (помогая в реализации амплитудной или частотной модуляции, обычно наблюдаемой в простом оборудовании беспроводной передачи).

Усиление и формирование импульсного сигнала

В цифровых системах или схемах управления синхронизацией он усиливает слабые импульсные сигналы (например, усиление выходных сигналов таймера) или формирует искаженные импульсные сигналы посредством своих характеристик переключения (например, устранение джиттера сигнала для вывода регулярных импульсов высокого и низкого уровня, адаптируясь к требованиям запуска последующих логических схем).

Источники постоянного тока и схемы смещения

Используя характеристики управления током транзистора, он создает маломощные источники постоянного тока (например, обеспечивает стабильный рабочий ток для маломощных датчиков и операционных усилителей) или служит в качестве схем смещения для силовых устройств (обеспечивая соответствующее базовое напряжение/ток смещения для мощных транзисторов, чтобы гарантировать их работу в стабильной области усиления).

Безопасная эксплуатация NPN-транзистора 2N5551

NPN-транзистор 2N5551., являющийся основным элементом многих электронных схем, требует осторожного обращения для обеспечения безопасной работы.
Прежде всего, решающее значение имеет соблюдение зоны безопасной эксплуатации (SOA). Произведение напряжения коллектор-эмиттер (VCE) и тока коллектора (IC) не должно превышать максимальную рассеиваемую мощность коллектора (PC), которая составляет 0,625 Вт при 25 ℃. В условиях высоких температур необходимо снижение номинальных характеристик. Например, когда температура окружающей среды достигает 100 ℃, мощность ПК следует снизить до 0,3 Вт. Превышение этих пределов может привести к перегреву и необратимому повреждению.
Во время пайки очень важно поддерживать температуру не выше 260 ℃ и время пайки в пределах 10 секунд. Высокие температуры могут повредить хрупкую внутреннюю структуру транзистора. В приложениях с высокой мощностью рекомендуется устанавливать радиаторы для эффективного рассеивания тепла и поддержания безопасной температуры перехода.
Кроме того, из-за уровня чувствительности к электростатическому разряду (ESD) класса 1A, антистатические меры, такие как использование антистатических браслетов и сумок, необходимы во время хранения и обращения, чтобы предотвратить повреждение от электростатических зарядов.

Оптимизация эффективности и производительности транзистора 2N5551

Оптимизация схемы усиления

В схемах усиления2N5551Производительность может быть улучшена за счет тщательного смещения и согласования импедансов.
Смещение: Использование конфигурации смещения делителя напряжения, обычно с резисторами Rb1 и Rb2, помогает стабилизировать рабочую точку транзистора. Изменения температуры могут вызвать колебания коэффициента усиления постоянного тока транзистора (hFE). Но при правильном смещении делителя напряжения напряжение базы остается относительно постоянным, обеспечивая стабильный ток коллектора и сводя к минимуму изменения коэффициента усиления. Например, в схеме предварительного усиления звука стабильная рабочая точка гарантирует последовательное усиление звука без искажений, вызванных колебаниями hFE.
Согласование импеданса: Использование LC-цепи (индуктор-конденсатор) для согласования импедансов имеет решающее значение для высокочастотных приложений. 2N5551 имеет определенное входное и выходное сопротивление. Используя LC-цепь, импеданс источника и нагрузки можно согласовать с сопротивлением транзистора. Это уменьшает отражения сигнала, которые могут вызвать потери мощности и искажения. В результате транзистор может эффективно передавать мощность и усиливать высокочастотные сигналы, что делает его пригодным для задач радиочастотного усиления.

Оптимизация коммутационной схемы

Для коммутационных приложений ключевым моментом является увеличение скорости переключения и снижение потерь мощности.
Ускорение скорости переключения: Подключение небольшого резистора (в диапазоне от 100 Ом до 1 кОм) последовательно с базой 2N5551 может подавить выброс тока во время процесса включения. Кроме того, добавление конденсатора (10–100 пФ) параллельно переходу база-эмиттер может ускорить процесс выключения. Когда транзистору необходимо выключиться, конденсатор обеспечивает путь для быстрого разряда накопленного заряда в области базы, сокращая время выключения. Это особенно важно в схемах широтно-импульсной модуляции (ШИМ), где требуется быстрое и точное переключение.
Сокращение потерь мощности: Для минимизации потерь мощности важно избегать перегрузки транзистора. Перегрузка может привести к чрезмерному насыщению, увеличению задержки выключения и увеличению рассеиваемой мощности во время перехода между состояниями включения и выключения. Точно контролируя ток базы, транзистор может работать на оптимальном уровне насыщения, уменьшая потери на проводимость и переключение. В схеме управления двигателем такая оптимизация гарантирует, что 2N5551 сможет эффективно переключать ток двигателя, повышая энергоэффективность всей системы.

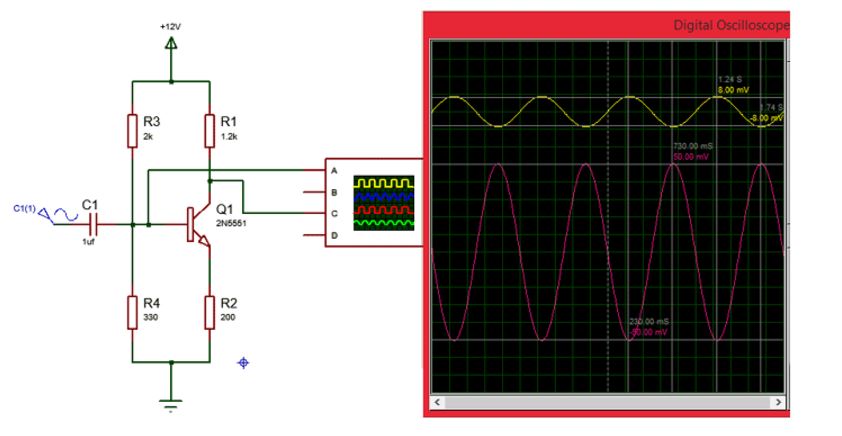

График моделирования для 2N5551

Это моделирование демонстрирует усилитель с общим эмиттером, построенный наNPN-транзистор 2N5551. В схеме слева используются резисторы R3 (2 кОм), R4 (330 Ом) для разделения напряжения и смещения, устанавливающего базовое напряжение для установления правильной рабочей точки. R1 (1,2 кОм) и R2 (200 Ом) выполняют роль резисторов коллектора и эмиттера соответственно, определяя выходное сопротивление и ВАХ. C1 (1 мкФ) — это конденсатор связи, пропускающий сигналы переменного тока и блокирующий постоянный ток.
Осциллограф справа отображает две ключевые формы сигналов. Верхняя желтая кривая представляет собой входной сигнал переменного тока, вероятно, синусоиду малой амплитуды. Нижний розовый сигнал — это выходной сигнал, усиленный 2N5551. Обратите внимание на значительный выигрыш: выходная амплитуда намного больше, что демонстрирует способность транзистора усиливать напряжение в этой конфигурации. Гладкие синусоидальные формы указывают на минимальные искажения, показывая, что 2N5551 может эффективно усиливать сигналы переменного тока для аналоговых приложений, таких как предварительное усиление звука, что подтверждает его использование в схемах линейного усиления.

Альтернативы транзистору 2N5551

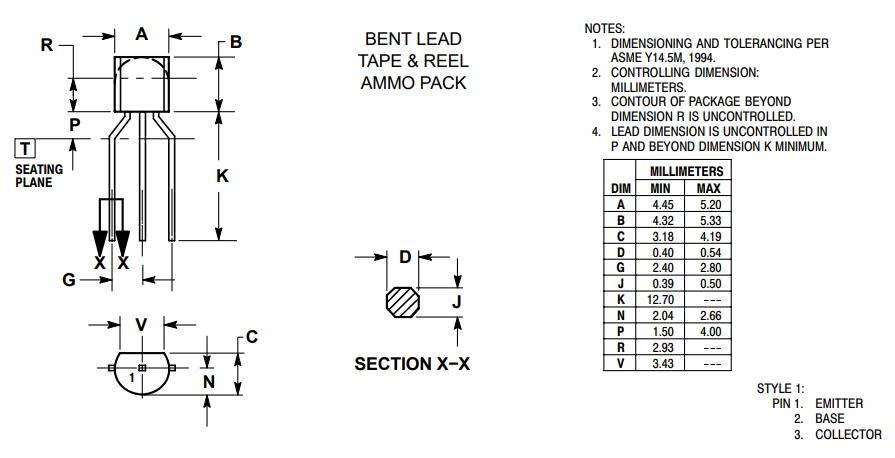

Размеры упаковки 2N5551

ТО-92: Это пластиковый корпус со сквозными отверстиями, очень подходящий для ручной пайки и широко используемый в области бытовой электроники.

СОТ-23: Это корпус для поверхностного монтажа, а его небольшой размер делает его подходящим для проектирования печатных плат высокой плотности.

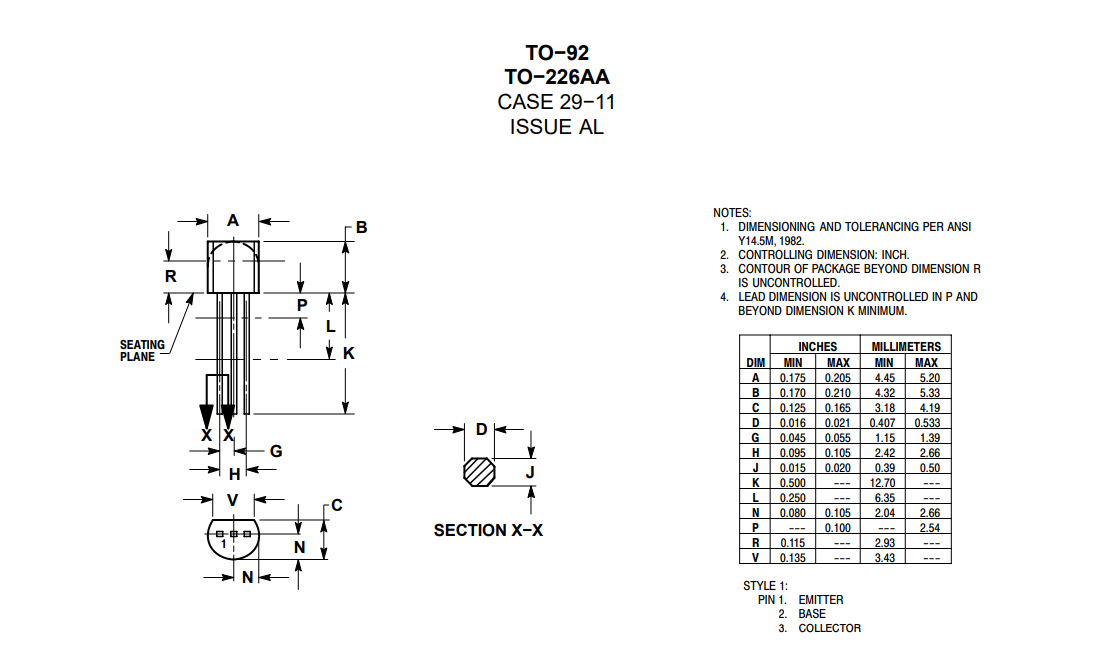

Основные размерные параметры (корпус ТО-92)

2N5551 Производитель

Транзистор 2N5551 NPN производится несколькими известными в отрасли компаниями. Fairchild Semiconductor является известным производителем, разработавшим его для высоковольтных усилителей общего назначения и драйверов газоразрядных дисплеев. Их 2N5551 в корпусе ТО-92 обладает высокочастотными возможностями до 150 МГц, что делает его пригодным для различных приложений.
Onsemi также производит этот транзистор, предлагая версию с произведением усиления на полосу пропускания (фут) 300 МГц. Toshiba, еще одна известная компания, предоставляет 2N5551 собственный набор спецификаций с контролем качества. Кроме того, компании Diotec Semiconductor и Multicomp Pro производят 2N5551, каждый из которых имеет рабочие характеристики, соответствующие различным требованиям рынка электроники. Китайский производитель CJ (Цзянсу Чанцзян/Чанцзин) предлагает экономичный и надежный вариант для таких приложений, как низкочастотное усиление мощности и коммутационные схемы.

Заключение

Как высокопроизводительный NPN-транзистор,2N5551Широко используется в схемах усиления, коммутации и высокочастотных цепях благодаря своим преимуществам в устойчивости к высокому напряжению, высокочастотным характеристикам и низкой стоимости. В процессе проектирования следует уделять внимание безопасной рабочей зоне, условиям рассеивания тепла и согласованию параметров, а для оптимизации характеристик схемы следует использовать инструменты моделирования. Путем разумного выбора альтернативных моделей и дополнительных транзисторов сценарии его применения могут быть дополнительно расширены для удовлетворения разнообразных потребностей проектирования.
