Allegro Microsystems A8304SESTR-T+Бом
АAllegro Microsystems A8304SESTR-Tэто одноканальный регулятор блока с низким уровнем шума (LNBR). Он интегрирует монолитный преобразователь усиления с MOSFET, зондированием тока и компенсацией. Имея частоту переключения 704 кГц, он использует несколько внешних компонентов. С помощью I²C-совместимого интерфейса он предлагает программируемое напряжение (точность ± 2%) и диагностику. Штифт для сна позволяет отключить низкую мощность. Расположенный в пакете QFN 3 мм x 3 мм, он соответствует ROHS, работает при от -20 ° C до 85 ° C и подходит для спутниковой связи и радиочастотных систем.
Allegro MicrosystemsОсобенности A8304SESTR-T
I. Основная функциональная интеграция
- Монолитный преобразователь усиления: Интегрирует мосфут Boost, определения тока и схемы компенсации, чтобы уменьшить потребность в внешних компонентах.
- Низкий шум дизайн: Служит одноканальным блочным регулятором с низким уровнем шума (LNBR), подходящий для чувствительных к шуму систем связи.
II Параметры производительности
- Частота переключения: 704 кГц, поддерживая небольшие внешние компоненты (например, индукторы, конденсаторы), чтобы сохранить пространство платы.
- Ограничение выходного тока: Регулируемый диапазон от 250 мА до 950 мА* (максимальное значение зависит от тепловой конструкции PCB), с функцией таймера выключения.
- Повысить предел тока пика: Шкалы с ограничением тока LNB для оптимизации защиты от перегрузки.
- Необязательное временное повышение тока: Поддерживает временное увеличение тока на 25% для удовлетворения мгновенных требований нагрузки.
Iii. Интерфейсы и управление
- I²C-совместимый интерфейс: Включает двухпроводное управление для настройки выходного напряжения, включения/отключения функций и диагностики состояния системы.
- Diseqc 1.x Совместимость: Адаптируется к протоколу DiseQC в спутниковой связи, поддерживая гибкую генерацию тонна кГц.
- Спящий режим (Sleep Pint): Включает быстрое выключение устройства без управления I²C для достижения режима низкой мощности и максимизировать эффективность питания.
- Программируемое выходное напряжение: Достигает ± 2% точности, вспомогательного запуска, реконфигурации и непрерывного управления выходом.
IV Функции защиты и диагностики
- Многочисленные механизмы защиты:
- Блокировка занижений (UVLO)
- Защита от перерыва (OCP)
- Тепловое отключение (TSD)
- Диагностические особенности: Поддерживает отчет о неисправностях (например, статус PND) для быстрой системы проблемы с системой.
- Sink_dis bit: Управляют состоянием вытягивания/выталкивания вывода вывода для повышения гибкости интерфейса.
V. Упаковка и соответствие

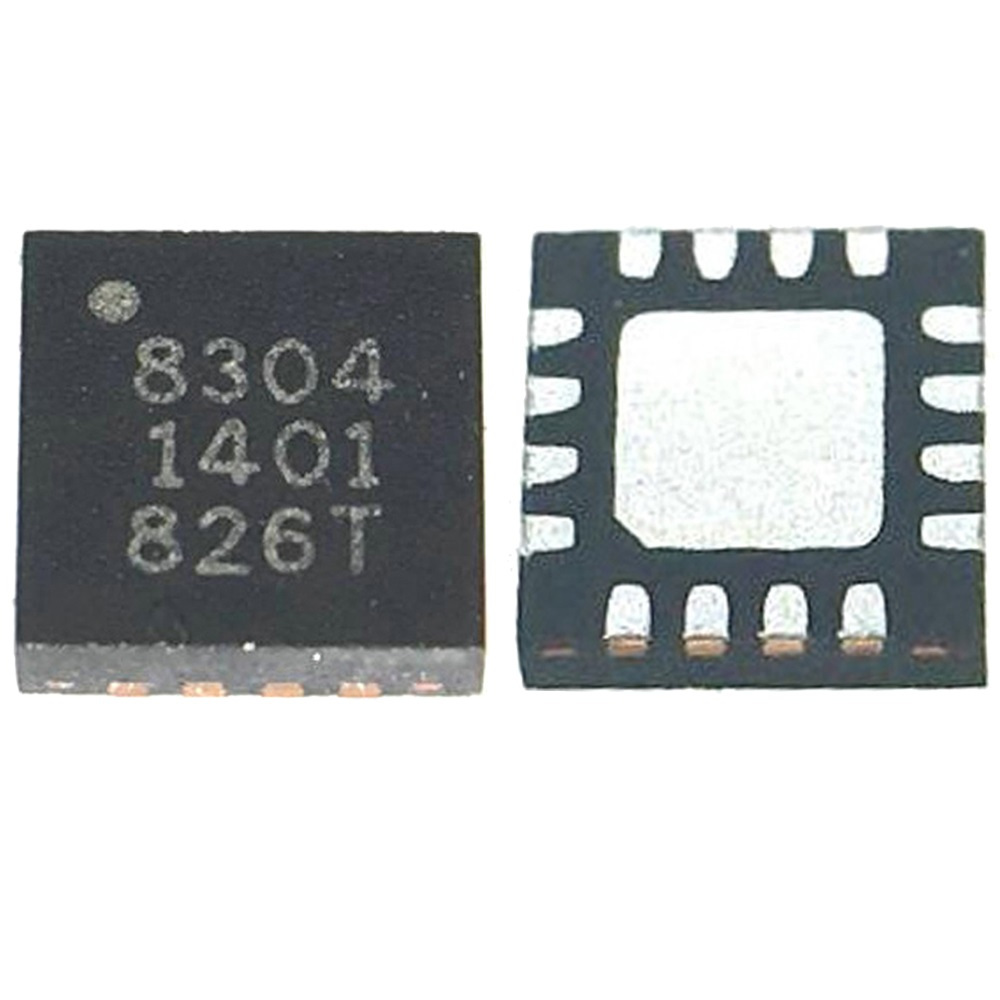

- Упаковка: 3 мм x 3 мм QFN Пакет с открытой прокладкой для оптимизированной термической диссипации.
- Экологические стандарты: Без свинца (без PB), 100% матового оловянного свинца, соответствует стандартам ROHS.
- Диапазон рабочей температуры: От -20 ° C до 85 ° C, подходит для широкотемпературных сред.
Allegro Microsystems A8304SESTR-T's Applications
Основные сценарии приложения: Поставляется стабильная энергия в блоки с низким шумом (LNB) в спутниковом оборудовании. LNBs усиливают и понижают спутниковые сигналы, требующие чрезвычайно низкомосного шума. Конструкция с низким шумом A8304 и точное регулирование напряжения (± 2% точность) гарантирует качество сигнала остается неизменным в зависимости от помех мощности.
Совместимость протокола: Поддерживает протоколы Diseqc 1.x и гибкие 22 кГц генерацию тона, адаптируясь к потребностям в мультизателлитном переключении и контроле антенны. Широко используется в домашних спутниковых телевизионных приемниках и профессиональных терминалах спутниковой связи.
Применимые сценарии: Служит в качестве регулятора мощности с низким шумом в радиочастотных модулях RF, датчиках базовой станции или небольших беспроводных трансиверах. Его частота переключения 704 кГц, в сочетании с небольшими внешними компонентами (например, индукторы, конденсаторы), экономит пространство PCB для компактных проектов радиочастотной системы.
Текущие преимущества управления: Регулируемое ограничение выходного тока (250–950 мА*) и функцию временного повышения тока (+25%) решают переходные мощные требования РЧ-компонентов. Сон обеспечивает режим резервного режима низкой мощности для оптимизации срока службы батареи.
Сценарии промышленного управления: Powers Show Power Detensors и модули связи в оборудовании промышленной автоматизации, сенсорных сетях или распределенных системах управления (DCS). Его широкий диапазон рабочих температур (от -20 ° C до 85 ° C) и множественные механизмы защиты (UVLO/OCP/TSD) обеспечивают стабильную работу в суровых условиях.
Встроенный дизайн: Пакет QFN 3 мм x 3 мм с открытыми панелями тепловой конструкции подходит для ограниченных космических материнских плат или краевых вычислительных устройств, особенно в многоканальных системах, требующих плотных макетов.
Типичные приложения: Используется в портативных терминалах спутниковой связи, модулях БПЛА и т. Д. Интегрированные MOSFET и компенсационные схемы BOOST уменьшают количество внешних компонентов, снижение стоимости и сложности системы. Интерфейс, совместимый с I²C, поддерживает конфигурацию динамического выходного напряжения для различных требований нагрузки.
Оптимизация эффективности электроэнергии: Спящий режим и низкий уровень покоя тока продлевают срок службы батареи, идеально подходит для чувствительных к питанию ручных устройств.
Совместимость по оценке: В сочетании с Советом по оценке APEK8304SES-01-MH (не совместимый с ROHS) для быстрой проверки эффективности в реальных цепях. Поддерживает тестирование шума под руководством инженеров, анализ откликов на нагрузку и отладку совместимости протоколов.
Запрещенные области применения:Allegro явно предусматривает, что серия A8304 запрещена для использования в системах жизнеобеспечения или в любом оборудовании, где сбой продукта может привести к травмам (например, медицинские услуги, устройства, критически важные для авиации и т. Д.).
Allegro Microsystems A8304SESTR-T Атрибуты
| Категория продукта | Специализированное управление энергетикой - PMIC | Rohs | Подробности |
| Ряд | A8304 | Тип | Регулятор напряжения и регулятор LDO |
| Монтажный стиль | SMD/SMT | Пакет / корпус | QFN-16 |
| Диапазон входного напряжения | 10 В до 16 В | Минимальная рабочая температура | - 20 с |
| Максимальная рабочая температура | + 85 c | Входной ток | 15 мА |
| Бренд | Allegro Microsystems | Входное напряжение, макс | 16 В. |
| Входное напряжение, мин | 10 В. | Влагой чувствительный | Да |
| Эксплуатационный ток снабжения | 15 мА | Тип продукта | Специализированное управление энергетикой - PMIC |
| Заводская упаковка Количество | 1500 | Подкатегория | PMIC - Management ICS |
Allegro Microsystems A8304SESTR-TES
Allegro Microsystems A8304SESTR-T
| PIN -код | Общее функциональное определение | Описание |
|---|---|---|
| Вин | Входной штифт напряжения | Подключается к входу источника питания и требует фильтрационного конденсатора для стабилизации источника питания. |
| Виды | Выходное напряжение | Обеспечивает стабильное напряжение для LNB или нагрузки. Уровень выхода должен быть установлен в соответствии с конфигурацией (программируемый с точностью ± 2%). |
| Гнездо | Наземная булавка | Подключается к земле системы. Открытая тепловая площадка обычно подключена к этому штифту для рассеивания тепла. |
| I²c_scl | I²C Clock Line Pin | Подключается к тактовому сигналу I²C микроконтроллера, чтобы включить функции управления, такие как конфигурация выходного напряжения и чтение состояния. |
| I²C_SDA | I²C Pin Line Line | Служит интерфейсом передачи данных I²C, поддерживая двунаправленную передачу данных. |
| СПАТЬ | Управляющий режим сна | Выражает режим сна с высоким или низким уровнем (конкретная логика должна относиться к таблицу данных). Включает выключение устройства без контроля I²C. |
| En/uvlo | Включить/заблокировать заблокированный штифт | Управляет статусом включения устройства или обнаруживает, находится ли входное напряжение ниже порогового значения занижения. |
| CS/OC | Ток зондирование/защита от переобывания | Мониторирует выходной ток и запускает механизм защиты от перегрузки (OCP), работая с функцией ограничения внутреннего тока. |
| Компонент | Компенсационный PIN -код | Подключается к внешней компенсационной компонентам (например, конденсаторам), чтобы стабилизировать контроль обратной связи с закрытой петлей. |
| СПОСОБСТВОВАТЬ РОСТУ | Ускорить подключение к индуктору | Подключается к индуктору хранения энергии для преобразователя Boost для достижения повышения напряжения. |
| Диаг | Диагностический сигнал | Выходные статусы неисправности (такие как перегрузка и перегрев), поддерживая диагностические функции, такие как PND (возможно, индикация ошибки). |
| 22khz_tone | 22 кГц -тональной булавки | Генерирует сигнал 22 кГц, требуемый протоколом DISEQC для управления переключением спутникового переключения. |
| Sink_dis | Push-Pull Output Pin | Управляют состоянием вытягивания/выталкивания штифта через бит регистра (бит sink_dis), чтобы оптимизировать совместимость с интерфейсом. |
| Северо -запад | Нет подключения | Зарезервированный или неиспользованный штифт, обычно оставшийся плавающим или заземленным. |
Allegro MicrosystemsA8304SESTR-T-категория Single Single LNB Регулятор управления и контроля напряжения
Одиночный LNB (низкий уровень шума) регуляторы подачи и контрольного напряженияСыграйте ключевую роль в системах спутниковой связи, обеспечивая стабильную, низкоквалифицированную доставку мощности для компонентов LNB, которые имеют решающее значение для усиления сигнала и преобразования частоты. Эти регуляторы должны сбалансировать регулирование точного напряжения, надежное подавление шума и гибкие интерфейсы управления, чтобы удовлетворить требования современных спутниковых приемников и терминалов связи. Ключевые требования включают в себя регулируемые пределы выходного тока, совместимость с протоколами DISEQC для спутникового переключения, а также функции расширенной защиты для защиты от колебаний напряжения и теплового напряжения.
АAllegro Microsystems A8304SESTR-TИллюстрирует превосходство в этой области. В качестве одноканального LNBR он интегрирует монолитный преобразователь усиления со встроенным MOSFET, определением тока и схемами компенсации, минимизируя внешние компоненты при обеспечении частоты переключения 704 кГц для компактных конструкций. Его I²C-совместимый интерфейс позволяет программируемым уровням напряжения (точность ± 2%) и диагностическую отчетность, в то время как выделенный штифт для сна обеспечивает отключение низкого уровня без цифрового контроля. С регулируемыми пределами тока (250–950 мА*) и временной способностью перегрузки (+25%) он адаптируется к разнообразным нагрузкам LNB. Расположенный в пакете QFN 3 мм x 3 мм с термической прокладкой, A8304SEST-T сочетает в себе соответствие ROHS и широкотемпературную работу (от -20 ° C до 85 ° C), что делает его идеальным для приемников спутникового телевидения, беспроводных радиочастотных систем и промышленных применений. Основное внимание Allegro на низком шуме, высокой интеграции и надежной защите укрепляет A8304SESTR-T в качестве ведущего выбора для управления энергопотреблением LNB следующего поколения.
A8304SESTR-T's Microsystems- Allegro Microsystems
Allegro Microsystems зарекомендовал себя в качестве ведущего новатора в домене регулятора поставок и регулятора поставок LNB, обеспечивая передовые решения, которые определяют производительность и надежность в системах спутниковой связи. Экспертиза компании заключается в интеграции расширенных технологий управления питанием с принципами проектирования с низким шумом, что удовлетворяет критические потребности компонентов LNB (Block Block), которые требуют стабильной, беспрепятственной мощности для эффективного усиления и понижения спутниковых сигналов.
Ярким примером достижения Аллегро являетсяаA8304SESTR-T, одноканальный регулятор блока с низким уровнем шума (LNBR)Это сочетает в себе монолитный преобразователь усиления со встроенным MOSFET, определением тока и схемами компенсации. Эта конструкция сводит к минимуму внешние компоненты при достижении частоты переключения 704 кГц, обеспечивая компактные и эффективные макеты для спутниковых приемников и радиочастотных систем. Интерфейс, совместимый с IDC, предлагает программируемые уровни напряжения (точность ± 2%) и диагностические возможности, обеспечивая бесшовную интеграцию со сложными системами управления. Кроме того, такие функции, как конец сна для отключения с низкой мощью, регулируемые пределы тока (250–950 мА*), и совместимость DiseQC 1.x для генерации тона 22 кГц, выделяют внимание Allegro на гибкости и оптимизации на уровне системы.
Расположенный в пакете QFN 3 мм x 3 мм с функциями термического рассеяния, A8304SESTR-T иллюстрирует приверженность Аллегро миниатюризации и тепловой эффективности. Его соответствие ROHS и широкий диапазон рабочей температуры (от -20 ° C до 85 ° C) дополнительно расширяют его применимость в промышленных, потребительских и аэрокосмических средах. Опремивая приоритет низкого шума, высокой интеграции и надежной защиты (UVLO, OCP, TSD), Allegro Microsystems продолжает устанавливать тесты в управлении энергетикой LNB, расширяя возможности спутниковых коммуникационных решений следующего поколения.
