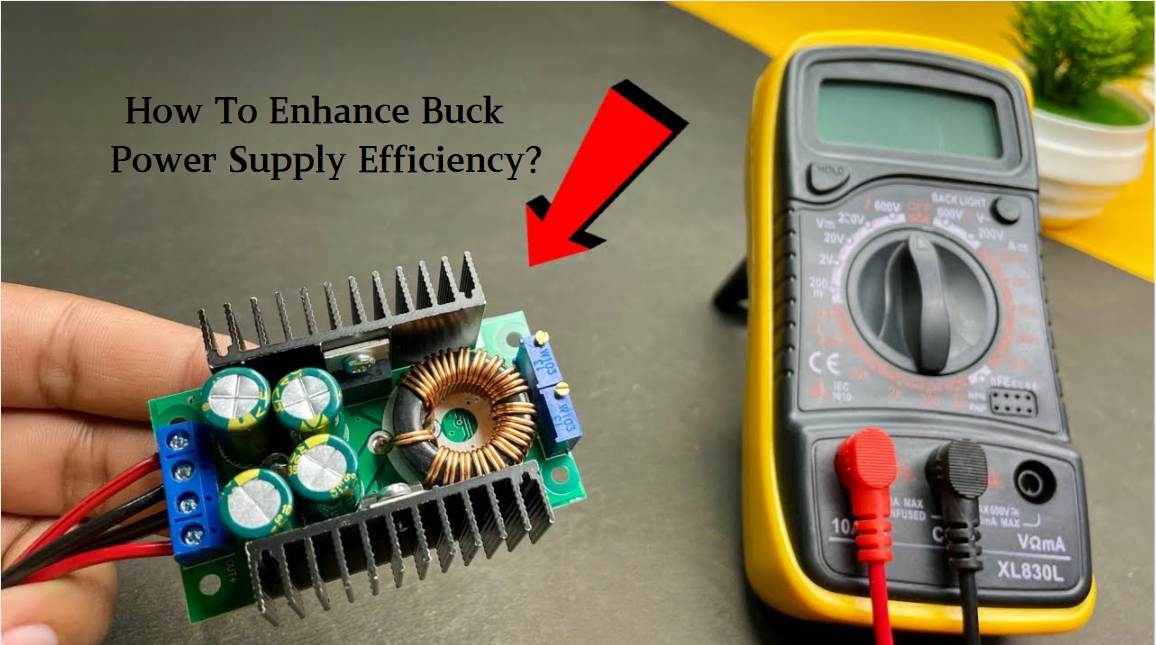

  • Ключевые стратегии повышения эффективности питания Buck

Повышение эффективностиБак (вниз) переключениеПоставки электроэнергии требуют многомерного подхода, направленного на источники потери энергии, включая выбор компонентов, оптимизацию топологии, стратегии управления и тепловое управление. Ниже приведены основные стратегии и инженерные практики:


1. Снижение потери переключения: оптимизация динамических процессов

1.1 Выбор высокоскоростного переключающего устройства с низкой потерей

Устройства MOSFET/GAN:
Выберите компоненты с низким зарядом (QG) и выходной емкостью (COSS), такими как Ti CSD18534Q5B (QG = 6,5NC,).
Для высокочастотных применений (> 1 МГц) используйте устройства нитрида галлия (GAN) (например, TI LMG5200), которые повышают скорость переключения в 10 раз и снижают потери на 50%.

Оптимизация схемы привода:
Используйте выделенные драйверы затвора (например, TI UCC27211) для сжатия задержек переключения от наносекунд к пикосекундам, минимизируя потери перекрытия тока напряжения во время переходов.

1.2 Методы мягкого переключения

Квази-резонансная (QR) топология:
Добавить резонансный конденсатор в традиционную традиционную цепь, чтобы использовать индуктивность утечки индуктора и емкость MOSFET Junction дляпереключение с нулевым напряжением (ZVS)Полем Подходит для высоковольтных применений (например, 48 В → 12 В), это повышает эффективность на 3–5%.

Многофазный ошеломленный контроль:
Параллельные 2-фазные или 4-фазные преобразователи BUCK с фазовыми сдвигами 180 °/90 °, чтобы уменьшить ток входной/выходной пульсации и распределить потери переключения. Идеально подходит для сценариев высокого тока (например, серверные источники питания, TPS53631).

2. Минимизация потерь проводимости: оптимизация статической параметры

2.1 Полная замена диодов с синхронным исправлением

Сравнение свободных потерь:
Диод Шоттки (падение напряжения на 0,5 В) рассеивает 2,5 Вт при нагрузке 5А, в то время как синхронный MOSFET () рассеивает только 0,25 Вт, повышая эффективность на ~ 8%.

Водить соображения:
Используйте контроллеры с управлением мертвым временем (например, ADI LTC7820), чтобы предотвратить пробег и оптимизировать эффективность нагрузки на свет с помощью адаптивного времени.

2.2 Конструкция компонентов с низким сопротивлением

Индуктор:
Выберите индукторы с низким содержанием DCR с плоской проводной обмоткой (например, серия Coilcraft xal, DCR <5 мм) и магнитное экранирование, чтобы уменьшить EMI.

Конденсатор:
Параллельные многослойные керамические конденсаторы (MLCCS) для выходной емкости с общим СОС <10 мОм. Например, 3 × 10 мкф/125 ℃ x7R конденсаторы в параллельной обработке могут обрабатывать> 6a -ток.

3. Стратегии топологии и управления: оптимизация динамической эффективности

3.1 Переключение адаптивного режима

Управление нагрузкой:
Переключитесь на модуляцию импульсной частоты (PFM) при легких нагрузках. Например, Ti LM25118 поддерживает> 85% эффективности с нагрузкой <10 мА и покоящимся током всего 30 мкА.
Используйте фиксированную частоту ШИМ для тяжелых нагрузок, чтобы обеспечить динамический отклик (например, напряжение волны <1% от выходного напряжения).

3.2 Оптимизация широкого входного напряжения

Сегментированное регулирование напряжения:
Для широких входных диапазонов (например, 4,5 В-36 В) используйте каскадную топологию Buck-Buck, чтобы избежать чрезмерных потерь переключения из циклов с низкой пошлиной (D <0,1) в одностадийных преобразователях Buck.
Пример:Передний бак снижает 36 В до 12 В, а задняя часть дальнейшего шага вниз до 5 В, повышая общую эффективность на 6% по сравнению с одноэтапной конструкцией.

4. Тепловое управление и макет: от проектирования до реализации

4.1 Тепловая характеристика компонента

МОСФЕТ ТЕРМАЛЬНЫЙ ПРОЕКТ:
Выберите пакеты с низким уровнем устойчивости (например, QFN 3X3, ℃) и подключите тепловые накладки ПХБ непосредственно к металлическим корпусам, чтобы сохранить температуру соединения (TJ) ниже 100 ℃.

Индукторный тепловой снижение:
Убедитесь, что рабочая ток индуктора остается ниже 80% тока насыщения (например, непрерывный ток ≤8a для индуктора насыщения 10А), чтобы избежать падений эффективности от насыщения ядра.

4.2 Лучшие практики макета печатной платы

Минимизированная петля мощности:
Держите входной конденсатор → МОСФЕТ → Путь индуктора в пределах 10 мм. Используйте 4-слойные печатные платы с полной заземленной плоскостью во внутреннем слое, чтобы уменьшить индуктивность петли (<1NH).

Выделение сигнала:
Линии выборки обратной связи по маршруту (FB) вдали от узлов индуктора и переключения, чтобы избежать высокочастотного шумового соединения; Дифференциальная выборка может улучшить шумовой иммунитет.

5. передовые технологии и тематические исследования

5.1 Полупроводниковые приложения с широкоположно

Питание Gan Buck питания:
Проект Ti LMG5200 GAN FET для 24 В → 3,3 В/5A источник питания работает на уровне 2 МГц, уменьшая размер индуктора на 50% и достигая эффективности 94% (по сравнению с ~ 90% для традиционных МСФЕТС).

5.2 Методы магнитной интеграции

Связанные индукторы:
В многофазных преобразователях BUCK интегрированные индукторы магнитного ядра (например, 2-фазный Buck) улучшают отмену пульсационного тока на 30% и снижают потери ядра на 20%.

6. Проверка и отладка оптимизации эффективности

Ключевые тестовые точки:
Используйте осциллограф для измерения MOSFET VGS и VDS -сигналов, обеспечивая время перехода переключения <50NS и минимальное звон (переход <10% от напряжения питания).
Используйте инфракрасный теплово -воображение, чтобы проверитьМОСФЕТи температура индуктора, сохраняя различия температуры горячей точки в пределах 10 ℃, чтобы избежать локализованного перегрева.

Метод разложения потерь:
Измеряйте потери без нагрузки (в котором доминируют потери переключения) с отключенным индуктором, и потери проводимости полной нагрузки при подключенном индукторе, для идентификации и оптимизации источников первичных потерь.

Вывод: системный подход к повышению эффективности

Высокочастотный + широкий диапазон: Подходит для чувствительных к размерам приложений (например, поставки питания беспилотников), торгуют некоторые потери переключения для компактных форм-факторов.

Синхронное исправление + многофазное: Идеально подходит для сценариев высокого тока (например, поставки питания процессора), уменьшение напряжения с одним устройством за счет обмена параллельным током.

Адаптивный контроль + термический дизайн: Обеспечивает высокую эффективность во всех диапазонах нагрузки (легкая нагрузка> 80%, тяжелая нагрузка> 92%) и продлевает срок службы компонентов через тепловое управление.

Интегрируя эти стратегии, эффективность питания Buck может достигать 92-95%при типичных нагрузках (50%), отвечающих требованиям EMI и повышению температуры, обеспечивая при этом надежные решения для энергетических систем высокой плотности.
