Фильтры операционных усилителей: комплексный анализ от основ до применения

В электронных системах чистота и точность сигналов напрямую определяют производительность устройств. Электронные фильтры, состоящие изоперационные усилители (ОУ)стали «мостом», соединяющим исходные сигналы и достоверную информацию, благодаря своей способности точно фильтровать частоты сигналов. От простой фильтрации пульсаций источника питания до сложной демодуляции сигнала связи — эти активные фильтры благодаря оригинальному сочетанию операционных усилителей, резисторов и конденсаторов обеспечивают сохранение или ослабление сигналов на определенных частотах. Они не только устраняют недостатки пассивных фильтров, такие как слабая нагрузочная способность и пологие характеристики, но также обеспечивают стабильность и надежность процесса обработки сигнала благодаря высокоомным входным и низкоомным выходным характеристикам операционных усилителей. В этой статье систематически разбираются основные концепции, классификации, принципы работы и сценарии применения фильтров операционных усилителей, предоставляя полный обзор от теории до применения в практике электронной инженерии.

Что такое электронный фильтр, использующий операционные усилители?

Электронный фильтр, состоящий из операционных усилителей (ОУ).представляет собой схему, которая выборочно обрабатывает частотные компоненты входных электрических сигналов, в которых в качестве основных активных устройств используются операционные усилители в сочетании с пассивными компонентами, такими как резисторы и конденсаторы. По сравнению с пассивными фильтрами, состоящими исключительно из резисторов, катушек индуктивности и конденсаторов, эти активные фильтры обладают такими преимуществами, как контролируемое усиление, высокая нагрузочная способность и возможность достижения крутых характеристик фильтрации без больших катушек индуктивности. Высокий входной импеданс и низкий выходной импеданс операционных усилителей эффективно изолируют влияние источников сигнала и нагрузок на производительность фильтрации, что делает фильтры ключевыми модулями в коммуникационном оборудовании, приборостроении, обработке звука и других областях.

Роль электронных фильтров

Электронные фильтры играют несколько ключевых ролей в электронных системах:

Очистка сигнала:Выходные сигналы датчиков часто смешиваются с различными высокочастотными шумами; фильтры могут устранить эти шумы, чтобы сделать полезные сигналы четкими. Например, на выходе датчика температуры фильтры могут удалять высокочастотные помехи, вносимые схемой, делая данные о температуре более точными.

Выбор частоты:В системах связи сигналы разных каналов передаются на разных частотах; фильтры могут выделять из них сигналы целевой частоты, чтобы избежать межканальных помех. Точно так же, как радио принимает программы разных частот, настраивая разные фильтры.

Защита от помех:В промышленных условиях существует много электромагнитных помех; фильтры могут предотвратить попадание этих помех в чувствительные цепи, обеспечивая стабильную работу системы. Например, в оборудовании автоматического управления фильтры могут противостоять высокочастотным помехам, возникающим при запуске двигателей.

Формирование сигнала:Во время передачи данных сигналы искажаются после передачи на большие расстояния; фильтры могут обрезать их, чтобы восстановить исходную форму сигналов, обеспечивая точный прием данных.

Различные типы электронных фильтров

Электронные фильтры можно разделить на категории в зависимости от типа сигналов, которые они обрабатывают, и требований применения.

Типы фильтров по обработке сигнала:

Аналоговые фильтры: Эти фильтры обрабатывают непрерывные аналоговые сигналы. Они обычно используются в традиционном радиовещательном и аудиооборудовании. Аналоговые фильтры, непосредственно управляющие амплитудой сигнала, хорошо подходят для приложений реального времени.

Цифровые фильтры: Они обрабатывают оцифрованные дискретные сигналы и широко используются в современных устройствах связи и компьютерных системах. Они выполняют математические операции над данными сигнала, обеспечивая гибкость и точность в таких приложениях, как обработка звука и телекоммуникации.

Типы фильтров по частотному диапазону:

Фильтры нижних частот: пропускают низкочастотные сигналы, подавляя высокочастотные. Они очень эффективны в устранении шума и помех в сигналах. Например, фильтры нижних частот могут очищать выходные данные датчиков, удаляя высокочастотный шум.

Фильтры верхних частот: позволяют пропускать высокочастотные сигналы и ослаблять низкочастотные сигналы или сигналы постоянного тока. Их часто используют для предварительного усиления сигнала, например, для выделения краев при обработке изображения или устранения шума в аудиосигналах.

Полосовые фильтры: они позволяют проходить сигналам в определенном частотном диапазоне, подавляя сигналы за пределами этого диапазона. Они подходят для приложений, требующих выбора частоты и извлечения сигнала, например, для настройки радиоприемников на определенные станции.

Полосовые фильтры: они подавляют сигналы в определенном диапазоне частот, позволяя пропускать сигналы за пределами этого диапазона. Они используются в сценариях, где необходима блокировка определенного диапазона частот, например, для устранения помех в линии электропередачи в аудиооборудовании.

Всепропускающие фильтры: имеют плоскую частотную характеристику и не ослабляют никакие частоты. Они используются для коррекции фазы, задержки и выравнивания задержки, а не для традиционной фильтрации.

Методы проектирования и компоненты:

Пассивные фильтры: эти фильтры состоят из резисторов, катушек индуктивности и конденсаторов и не содержат активных компонентов, таких как транзисторы или усилители. Они просты по конструкции, экономичны и стабильны, широко используются в радиочастотных приложениях и источниках питания.

Активные фильтры: К ним относятся компоненты электронного усиления, такие как операционные усилители, позволяющие усиливать слабые сигналы. Они подходят для приложений, требующих усиления сигнала, и могут обеспечить более высокую производительность и более сложные характеристики отклика по сравнению с пассивными фильтрами.

Типы крепления:

Встроенные фильтры: они непосредственно интегрируются в печатные платы и используются в устройствах и системах, где пространство и интеграция имеют решающее значение.

Панельные фильтры: Эти более крупные и автономные фильтры обычно устанавливаются на стойках или панелях отдельно от основного контура. Они идеально подходят для применений, требующих удобного осмотра и обслуживания.

Специализированные фильтры:

Фильтры Чебышева: имеют пульсацию в полосе пропускания или полосе задерживания, что обеспечивает более высокую точность управления в определенных диапазонах частот. Они подходят для применений, требующих резких характеристик отсечки.

Гауссовы фильтры: это линейные, плавные фильтры нижних частот, которые используют функции Гаусса для выбора веса. Они эффективно удаляют гауссовский шум и используются для снижения шума при обработке сигналов или изображений.

Фильтры нижних частот

Основная функция фильтра нижних частот — сохранять низкочастотные сигналы и ослаблять высокочастотные сигналы. Его ключевым параметром является частота среза, то есть частота, на которой мощность сигнала ослабляется на 3 дБ.

Базовая структура:Состоит из операционного усилителя, резистора и конденсатора. Обычный фильтр нижних частот первого порядка имеет простую структуру и содержит только один операционный усилитель, один резистор и один конденсатор. Операционный усилитель здесь играет роль усиления и буферизации, делая выходной сигнал фильтра более стабильным.

Принцип работы:Когда частота входного сигнала ниже частоты среза, емкостное реактивное сопротивление велико, и сигнал в основном передается через резистор, выводясь почти без затухания; когда частота выше частоты среза, емкостное реактивное сопротивление резко уменьшается, большая часть сигнала шунтируется конденсатором, и выходной сигнал значительно ослабляется.

Сценарии применения:Обычно используется для усиления низких частот аудиооборудования, фильтрации пульсаций источника питания и т. д. Например, в источниках питания постоянного тока фильтры нижних частот могут отфильтровывать компоненты переменного тока, чтобы обеспечить стабильный выходной сигнал постоянного тока.

Фильтры верхних частот

Фильтры верхних частот функционально противоположны фильтрам нижних частот, фокусируясь на сохранении высокочастотных сигналов и подавлении низкочастотных сигналов, при этом частота среза также является важным показателем.

Базовая структура:Также состоит из операционного усилителя, резистора и конденсатора, но режим подключения конденсатора и резистора отличается от режима подключения фильтров нижних частот. В фильтре верхних частот первого порядка конденсатор включен последовательно на пути прохождения сигнала, а резистор заземлен.

Принцип работы:Для высокочастотных сигналов емкостное реактивное сопротивление невелико, поэтому сигнал может плавно проходить через конденсатор к выходному концу; при этом низкочастотные сигналы трудно пропускать из-за большого емкостного реактивного сопротивления, и большая их часть заземляется через резистор, реализуя таким образом подавление низкочастотных сигналов.

Сценарии применения:Широко используется для регулировки высоких частот в аудиооборудовании, устранения смещения постоянного тока и т. д. В аудиоусилителях фильтры верхних частот могут удалять низкочастотный шум в аудиосигналах, делая высокие частоты более четкими.

Полосовые фильтры

Полосовой фильтр может пропускать сигналы в определенном диапазоне частот. Этот диапазон частот определяется нижней частотой среза и верхней частотой среза, а полоса частот между ними называется полосой пропускания.

Принципиальная схема полосового фильтра

Базовая структура:Может быть сформирован путем последовательного подключения фильтра нижних частот и фильтра верхних частот. Диапазон полосы пропускания определяется разумной установкой частот среза двух фильтров. Операционный усилитель не только обеспечивает функцию усиления, но также хорошо сочетает в себе характеристики двух фильтров.

Принцип работы:Когда частота входного сигнала находится в пределах полосы пропускания, он может проходить как через фильтр верхних частот, так и через фильтр нижних частот, обеспечивая таким образом плавный вывод; когда частота ниже нижней частоты среза, она подавляется фильтром верхних частот; когда частота выше верхней частоты среза, она ослабляется фильтром нижних частот.

Сценарии применения:Используется в системах приема связи для извлечения несущих сигналов определенных частот; в медицинском оборудовании, таком как электрокардиографы, для выявления определенных частотных составляющих электрических сигналов сердца.

Полосовые фильтры

Роль полосового фильтра заключается в блокировке сигналов в определенном диапазоне частот, который также определяется нижней и верхней частотой среза, и этот диапазон частот называется полосой задерживания.

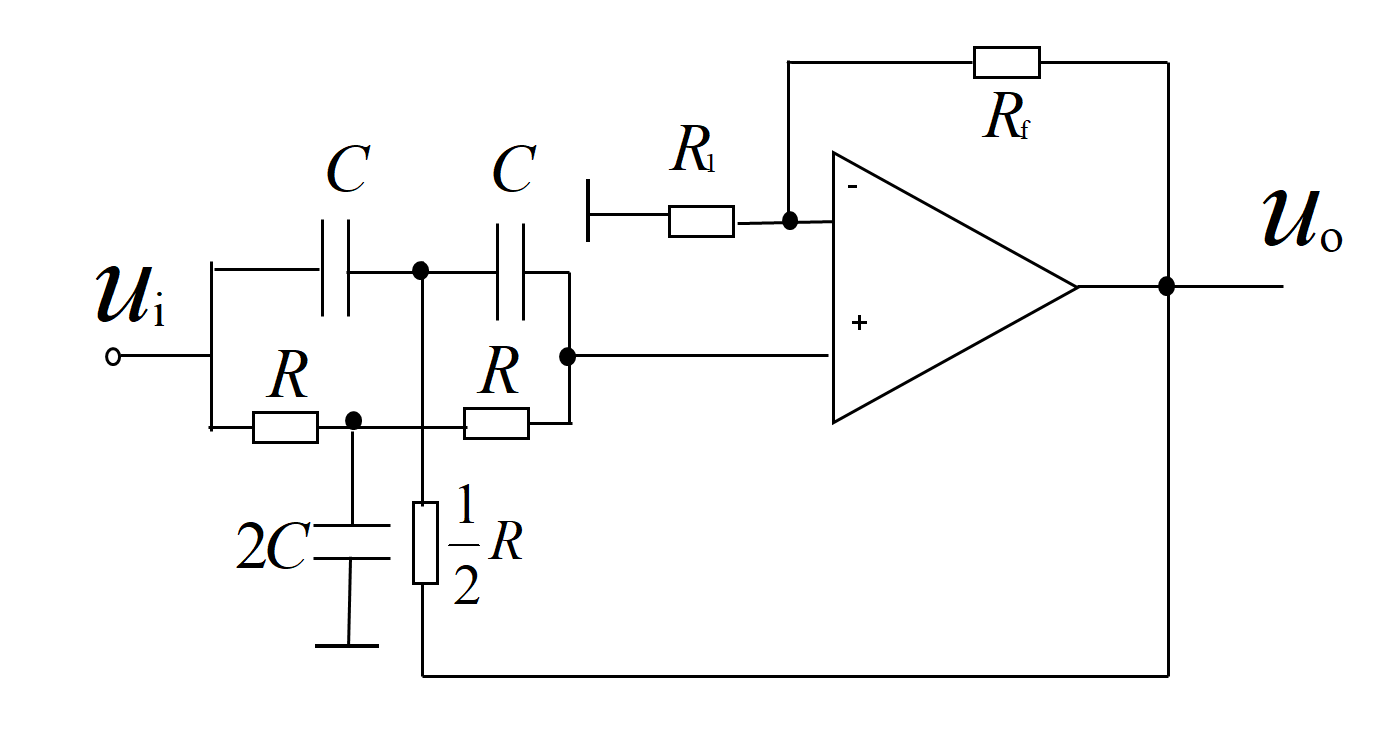

Принципиальная схема полосового фильтра

Базовая структура:Обычно состоит из фильтра нижних частот и фильтра верхних частот, соединенных параллельно. ОУ здесь играет роль суперпозиции сигналов, синтезируя выходные сигналы двух фильтров.

Принцип работы:Когда частота входного сигнала находится в пределах полосы задерживания, он не может пройти ни через фильтр нижних частот, ни через фильтр верхних частот, поэтому выходной сигнал значительно ослабляется; когда частота ниже нижней частоты среза, ее можно вывести через фильтр нижних частот; когда частота выше верхней частоты среза, ее можно вывести через фильтр верхних частот.

Сценарии применения:В основном используется для устранения помех определенных частот, например, для фильтрации помех промышленной частоты 50 Гц или 60 Гц в энергосистемах; удаление шума определенных частот при обработке звука.

Заключение

Электронные фильтры, состоящие изоперационные усилители, благодаря своей гибкой конструкции и отличным характеристикам, стали незаменимыми компонентами электронных систем. От простых фильтров нижних и верхних частот до сложных полосовых и полосовых фильтров — каждый тип имеет свою уникальную структуру и сценарии применения, что в совокупности обеспечивает надежную поддержку очистки, отбора и обработки сигналов.

С постоянным развитием электронных технологий требования к характеристикам фильтров становятся все выше и выше, например, более узкая полоса пропускания и более крутые характеристики спада. В будущем гибридные фильтры, сочетающие в себе технологию цифровой обработки сигналов, могут стать тенденцией развития, еще больше расширяя области их применения. Освоение принципов работы и методов проектирования этих фильтров имеет решающее значение для инженеров-электронщиков, поскольку оно может обеспечить прочную основу для проектирования и оптимизации различных электронных систем.

Часто задаваемые вопросы по фильтрам операционных усилителей [FAQ]

Основные понятия и классификация

Что такое фильтр операционного усилителя?
Фильтр операционного усилителя — это электронная схема, состоящая из операционного усилителя в качестве основного активного устройства в сочетании с пассивными компонентами, такими как резисторы и конденсаторы. Он используется для избирательного пропускания или ослабления определенных частотных составляющих входного сигнала и может быть разделен на низкочастотный, высокочастотный, полосовой, полосовой и другие типы.
Каковы основные различия между активными фильтрами и пассивными фильтрами?
Активные фильтры включают в себя активные компоненты, такие как операционные усилители, и обладают такими преимуществами, как регулируемое усиление, высокая нагрузочная способность и возможность достижения крутых характеристик фильтрации без дросселей большого объема; Пассивные фильтры состоят только из резисторов, катушек индуктивности и конденсаторов простой конструкции, но с фиксированным коэффициентом усиления и сильно зависят от нагрузки.

Параметры производительности

Что означает частота среза фильтра?
Частота среза относится к частоте, на которой мощность сигнала ослабляется на 3 дБ, что является границей, разделяющей полосу пропускания и полосу задерживания. Например, частота среза фильтра нижних частот является критической точкой, при которой высокочастотные сигналы начинают значительно ослабляться.
Как порядок фильтра влияет на его производительность?
Порядок определяется количеством компонентов накопителей энергии (конденсаторов, катушек индуктивности) в схеме. Чем выше порядок, тем круче характеристическая кривая фильтрации и тем выше скорость затухания сигналов в полосе задерживания (например, скорость спада фильтра первого порядка составляет 20 дБ за декаду, а у фильтра второго порядка — 40 дБ за декаду).
Как измерить избирательность фильтра?
Для полосовых и полосовых фильтров избирательность можно измерить добротностью (значением Q). Чем выше значение Q, тем уже полоса пропускания (или полоса задерживания) и тем выше точность экранирования для определенных частот.

Дизайн и применение

Как выбрать номиналы резисторов и конденсаторов при проектировании фильтра нижних частот?
Ее можно рассчитать в соответствии с целевой частотой среза fc по формуле fc=1/2πRC. Например, если требуется частота среза 1 кГц, можно выбрать комбинацию резистора 15,9 кОм и конденсатора 10 нФ (R=1/2πfcC).
Почему фильтры верхних частот могут устранить смещение постоянного тока?
Фильтры верхних частот существенно ослабляют низкочастотные сигналы (в том числе сигналы постоянного тока с частотой 0). Сигналы постоянного тока подавляются, поскольку они не могут пройти через последовательный конденсатор, тем самым устраняя смещение постоянного тока.
Как определяется диапазон полосы пропускания полосового фильтра?
Она определяется в совокупности нижней частотой среза (f_низкий) и верхнюю частоту среза (f_{высокий}). Полоса пропускания — это диапазон частот от f_низкийк ж_{высокий}, что обычно реализуется путем каскадирования фильтра верхних частот (настройка f_{низкий)}и фильтр нижних частот (настройка f_{высокий}).

В каких случаях чаще всего используются полосовые фильтры?
В основном они используются для подавления сигналов помех определенных частот. Например, фильтрация помех промышленной частоты 50/60 Гц в аудиоаппаратуре и блокировка сигналов помех соседних каналов в системах связи.

Практические вопросы использования

Влияет ли напряжение питания операционного усилителя на работу фильтра?
Да, это так. Напряжение питания определяет максимальную амплитуду сигнала, которую может обработать фильтр. Если амплитуда входного сигнала превышает диапазон питания, это может привести к искажению сигнала; в то же время АЧХ некоторых фильтров также будут меняться с изменением напряжения питания.
Как уменьшить шумовые помехи фильтра?
При прокладке путь сигнала должен быть коротким и прямым, вдали от источников высокочастотного шума; выбрать малошумящие операционные усилители, установить разумные развязывающие конденсаторы источника питания; для высокоточных приложений можно принять меры по экранированию для уменьшения электромагнитных помех.
Как обращаться с неиспользуемыми контактами операционного усилителя?
Следует избегать оставления неиспользуемых контактов операционного усилителя плавающими. Неинвертирующий вход можно заземлить, инвертирующий вход можно заземлить через резистор, а выход можно закоротить с инвертирующим входом (образуя повторитель с единичным коэффициентом усиления), чтобы предотвратить влияние помех на другие цепи.
Какова связь между полосой пропускания фильтра и скоростью обработки сигнала?
Чем шире полоса пропускания, тем шире диапазон частот сигнала, который может обрабатывать фильтр, что подходит для высокоскоростной обработки сигналов; однако слишком широкая полоса пропускания может привести к увеличению шума, поэтому необходимо выбрать фильтр с соответствующей полосой пропускания в соответствии с фактическим диапазоном частот сигнала.
