P55NF06 N-канальный силовой МОП-транзистор: все, что вам нужно знать

В обширном мире полупроводниковых приборовМОП-транзисторы (металл-оксид-полупроводниковые полевые транзисторы)играют решающую роль, особенно в силовой электронике. Среди многочисленных доступных моделей MOSFET P55NF06 выделяется своим уникальным сочетанием функций, что делает его пригодным для широкого спектра применений. Эта статья углубляется в мир MOSFET P55NF06, изучая его технические характеристики, принципы работы, применение и преимущества перед другими аналогичными устройствами.

STP55NF06+спецификация

Что такое N-канальный силовой МОП-транзистор P55NF06?

P55NF06 представляет собой N-канальный силовой МОП-транзистор.запущен компанией STMicroelectronics. Он имеет номинальное напряжение 60 В и постоянный ток стока 50 А при температуре 25°C. Благодаря сверхнизкому сопротивлению во включенном состоянии (типичное значение 0,018 Ом) он может значительно снизить энергопотребление. Он отличается высокой скоростью переключения и превосходными динамическими характеристиками, подходит для сильноточных и высокоскоростных приложений, таких как управление двигателем, преобразователи постоянного тока. Упакованный в ТО-220, он имеет хорошие показатели рассеивания тепла. Он широко используется в автомобильной электронике, такой как системы впрыска топлива, ABS и системы подушек безопасности, благодаря своей высокой надежности.

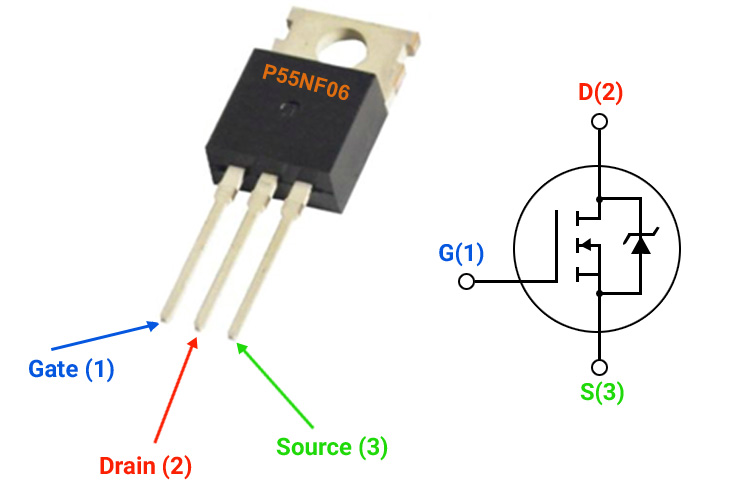

P55NF06 Конфигурация выводов MOSFET

P55NF06 МОП-транзисторТехнические характеристики

Основные характеристики МОП-транзистора P55NF06

N-канальный силовой МОП-транзистор P55NF06, производимый STMicroelectronics, разработан для высокопроизводительных приложений. Вот его ключевые особенности:

Низкое сопротивление включения (RDS(on))

Чрезвычайно низкий типичный RDS(on)18 мОм(при VGS = 10 В), сводя к минимуму потери проводимости и выделение тепла.

Обеспечивает эффективное управление питанием в сильноточных приложениях.

Сильноточные возможности

Непрерывный ток стока (ID)50А(при 25°C), подходит для управления двигателями, преобразователями постоянного тока и источниками питания.

Может выдерживать пиковые токи до200А, что делает его устойчивым к кратковременным нагрузкам.

Номинальное напряжение

Номинальное напряжение сток-исток (VDS)60В, обеспечивая запас прочности для приложений с скачками напряжения.

Высокая скорость переключения

Низкий заряд затвора (Qg ~ 72 нКл) и короткое время нарастания/спада, что обеспечивает быстрое переключение в схемах ШИМ.

Идеально подходит для высокочастотных приложений (например, импульсных стабилизаторов до 100 кГц+).

Тепловые характеристики

Корпус ТО-220 с отличной теплопроводностью, обеспечивающий эффективный отвод тепла.

Рассеиваемая мощность (PD)150 Вт(при правильном отводе тепла).

Повышенная надежность

Лавинная энергия (EAS) для надежной работы при индуктивных нагрузках.

Встроенная защита от перегрузки по току и перенапряжения.

Совместимость на логическом уровне

Пороговое напряжение затвора (VGS(th)) ~2–4 В, совместимое со стандартными логическими выходами (например, микроконтроллерами 5 В).

P55NF06 Эквивалентные МОП-транзисторы

Для сильноточных приложений существуют различные МОП-транзисторы, которые могут заменитьP55NF06. Известные эквивалентные модели включают 110N10, 65N06, 50N06, 75N06 и 80N06. Эти модели обладают сопоставимыми возможностями обработки напряжения и тока, что делает их пригодными для решения интенсивных задач по управлению питанием. Например, когда допустима немного меньшая токовая мощность, модели 50N06 и 65N06 являются идеальным выбором, поскольку они могут оптимизировать энергопотребление и снизить тепловыделение, тем самым продлевая срок службы системы и повышая эффективность.
Для приложений, требующих разных порогов напряжения или с ограничениями по компоновке, идеально подходят такие модели, как BR75N75, BR80N75 и BUK7509-75A. Эти МОП-транзисторы сочетают в себе мощность и физический размер, обеспечивая гибкость конструкции без ущерба для производительности. Они хорошо подходят для приложений, требующих особых рабочих характеристик (например, различной мощности по напряжению или лучшего управления температурой), которые P55NF06 может не обеспечить.
Для приложений, работающих в условиях чрезвычайно высоких частот или суровых температурных условий, можно рассмотреть альтернативные продукты компании International Rectifier, такие как IRF1405, IRF2807, IRF3205, IRF3256 и IRF4410A. Эти МОП-транзисторы известны своей надежностью в суровых условиях, например, в автомобильной промышленности. IRF3205 и IRF3256 специально разработаны для работы в жестких условиях эксплуатации с высокими нагрузками.
Для проектов, требующих точной настройки скорости переключения, значений сопротивления или характеристик заряда затвора, МОП-транзисторы, такие как IRFB3207, IRFB4710, IRFB7740 и IRFZ44N, предлагают ряд опций. Эти модели позволяют разработчикам точно подобрать МОП-транзистор в соответствии со своими конкретными потребностями.

Принципы MOSFET P55NF06

P55NF06, N-канальный МОП-транзистор., имеет три вывода: затвор (G), исток (S) и сток (D). Положительное напряжение на затворе относительно истока создает электрическое поле. Это поле вытягивает электроны из истока, образуя канал N-типа между истоком и стоком. Когда напряжение затвор-исток (VGS) превышает порог ~3 В, проводимость канала подскакивает, позволяя течь току сток-исток (ID). Если VGS остается ниже этого порога, MOSFET остается выключенным, и ток между стоком и истоком практически не проходит.

P55NF06 Имитация схемы MOSFET

Во включенном состоянии его сопротивление сток-исток включено (RDS(on)) очень низкое, около 0,018 Ом. Такое низкое сопротивление делает проводимость тока эффективной, сокращая потери мощности в виде тепла. Например, в данной схеме, когда правый VGS попадает на Q1 (IRF1405, который работает аналогично), ток может течь через светодиод, чтобы зажечь его.
Кроме того, он имеет относительно низкую входную емкость (Ciss) и заряд затвора (Qg). Это помогает ему быстро переключаться. Low Ciss позволяет емкости затвор-исток быстро заряжаться и разряжаться, что делает переходы включения-выключения быстрыми, что очень важно для таких устройств, как преобразователи постоянного тока, которым требуется высокоскоростное переключение. Замечательно, как все эти маленькие аспекты работают вместе, заставляя МОП-транзистор выполнять свою работу, понимаете?

Плюсы и минусы МОП-транзистора P55NF06

N-канальный силовой МОП-транзистор P55NF06предлагает баланс производительности и универсальности для приложений среднего напряжения и больших токов, но у него также есть ограничения. Вот его основные плюсы и минусы:

Плюсы

Работа с сильным током: Благодаря постоянному току стока (ID) 50 А (при 25°C) и пиковому току до 200 А он надежно поддерживает приложения с высокими нагрузками, такие как приводы двигателей и силовые преобразователи.

Низкие потери проводимости: Его сверхнизкое сопротивление в открытом состоянии (RDS(on) ≈ 18 мОм при VGS=10 В) минимизирует потери энергии во время проводимости, повышая общую эффективность системы.

Умеренное номинальное напряжение: Напряжение сток-исток (VDS) 60 В обеспечивает безопасный запас для приложений с всплесками напряжения, подходящее для систем 12 В/24 В (например, автомобильных, промышленных).

Быстрое переключение: Низкий заряд затвора (≈72 нКл) и малое время нарастания/спада обеспечивают эффективную работу в высокочастотных схемах ШИМ, таких как преобразователи постоянного тока.

Надежные тепловые характеристики: Корпус TO-220 обеспечивает превосходное рассеивание тепла, поддерживая рассеиваемую мощность до 150 Вт при правильном отводе тепла, что критически важно для сценариев с сильным током.

Лавинная прочность: рассчитан на лавинную энергию (EAS), выдерживает переходные процессы индуктивной нагрузки, повышая надежность управления двигателями и инверторными приложениями.

Экономичный: Сочетает в себе производительность и доступность, что делает его экономичным выбором для промышленных и автомобильных вспомогательных систем.

Минусы

Ограниченный диапазон напряжения: Рейтинг VDS 60 В ограничивает использование в приложениях с высоким напряжением (например, в системах 48 В+), где необходимы МОП-транзисторы с более высоким напряжением (например, 100 В+).

Не оптимизирован на логическом уровне: Хотя он работает с приводом затвора 10 В, его порог затвора (VGS(th) = 2–4 В) может потребовать дополнительных драйверов затвора для надежной работы с логикой 3,3 В, в отличие от МОП-транзисторов истинного логического уровня.

Ограничения пакета: Корпус TO-220, хотя и термически эффективен, но более громоздкий, чем альтернативы для поверхностного монтажа (например, D2PAK), что ограничивает его использование в конструкциях с ограниченным пространством.

Более высокая плата за ворота, чем некоторые альтернативы: По сравнению с более новыми МОП-транзисторами, его заряд затвора (72 нКл) умеренный, что может немного снизить эффективность переключения в сверхвысокочастотных (например, >200 кГц) приложениях.

Чувствительность к скачкам перенапряжения: При напряжении свыше 60 В ему не хватает защиты, поэтому требуются внешние цепи ограничения в средах, подверженных сильным переходным напряжениям (например, в тяжелом промышленном оборудовании).

P55NF06 Применение МОП-транзисторов

P55NF06, N-канальный силовой МОП-транзистор с номинальным напряжением 60 В и возможностью непрерывного тока 50 А, широко используется в различных сильноточных приложениях среднего напряжения благодаря низкому сопротивлению в открытом состоянии, высокой скорости переключения и надежной работе. Ключевые сценарии применения включают в себя:

Системы управления двигателем: Идеально подходит для привода двигателей постоянного тока, бесщеточных двигателей постоянного тока (BLDC) и шаговых двигателей в промышленном оборудовании, робототехнике и вспомогательных автомобильных системах. Его высокая пропускная способность по току обеспечивает стабильную работу даже при колебаниях нагрузки.

Источники питания и преобразователи: Используется в понижающих/повышающих преобразователях постоянного тока, стабилизаторах напряжения и импульсных источниках питания (SMPS) для бытовой электроники, промышленного оборудования и устройств с батарейным питанием. Он эффективно осуществляет преобразование энергии с минимальными потерями энергии.

Автомобильная электроника: Применяется в автомобильных подсистемах, таких как электроусилитель руля, средства управления освещением и системы управления аккумулятором (BMS). Его прочная конструкция выдерживает суровые электрические и температурные условия транспортных средств.

Инверторы и преобразователи мощности: Подходит для небольших инверторов, которые преобразуют энергию постоянного тока (от батарей или солнечных панелей) в переменный ток, питая бытовую технику или портативное оборудование.

Системы зарядки аккумуляторов: Интегрируется в зарядные устройства для электроинструментов, вспомогательные аккумуляторы электромобилей и системы накопления энергии, управляя зарядными токами и обеспечивая безопасную работу.

Выключатели нагрузки и схемы защиты: Функционирует как переключатель сильноточной нагрузки в цепях распределения электроэнергии, с быстрым переключением, обеспечивающим быструю реакцию на условия перегрузки по току или короткого замыкания, защищая последующие компоненты.

Промышленная автоматизация: используется в программируемых логических контроллерах (ПЛК), приводах двигателей и сенсорных модулях, обеспечивая надежное переключение питания в системах автоматизации производства.

Сравнительный анализ с другими МОП-транзисторами

МОП-транзистор P55NF06имеет свой набор плюсов и минусов, когда дело касается параметров и производительности. Если сравнить его с другими МОП-транзисторами, ситуация становится интересной. Возьмем, к примеру, слаботочные устройства, такие как 2N7002 — они в основном предназначены для переключения слабых сигналов, их максимальный ток составляет несколько сотен миллиампер. Однако P55NF06 может непрерывно выдерживать ток 50 А, что является огромным скачком. Это делает его намного лучше для задач с сильным током, таких как управление двигателем или мощные преобразователи постоянного тока.
Также существуют высоковольтные МОП-транзисторы, такие как IRF840, которые могут выдерживать напряжение 500 В. Максимальное напряжение P55NF06 составляет 60 В, поэтому он не подходит для высоковольтных установок. Но в системах с напряжением 12 В или 24 В? Оно сияет. Его сопротивление во включенном состоянии намного ниже, чем у высоковольтных типов, что является большим плюсом, когда вы имеете дело с низким напряжением и большим током.
МОП-транзисторы логического уровня, такие как IRLZ44N, — это совсем другая история. Они созданы для работы с низким напряжением на затворе, около 5 В, что очень удобно для микроконтроллеров. P55NF06 также может управляться микроконтроллером, но для полного включения ему требуется около 10 В. Честно говоря, это немного хлопотно по сравнению с IRLZ44N.
Специалисты по высокочастотным технологиям, такие как SiC MOSFET C2M0080120D, находятся в своей собственной лиге. У них крошечные потери на переключение, и они могут работать на частоте сотен килогерц и более. P55NF06 переключается достаточно быстро, но его заряд на затворе выше. Это нормально для обычных высокочастотных задач, например, до 100 кГц, но в сценариях со сверхвысокими частотами? Не так уж и много.
Даже среди МОП-транзисторов одинакового номинала — 50N06, 65N06 — P55NF06 занимает свои позиции. 50N06 соответствует току 50 А, но P55NF06 имеет более низкое сопротивление в открытом состоянии, что означает меньшие потери энергии. 65N06 выдерживает ток 65 А, но его сопротивление в открытом состоянии немного выше. Таким образом, в целом P55NF06 более эффективен в таких случаях.

Пакеты STP55NF06

МОП-транзистор STP55NF06доступен в нескольких типах упаковки. Самый распространенный – пакет ТО-220. Этот пакет прост в установке и имеет хорошие характеристики рассеивания тепла, что способствует стабильной работе STP55NF06 в сильноточных приложениях6. Кроме того, он также может быть упакован в форматы D²PAK и TO-220FP. В некоторых случаях пакет D²PAK может обеспечить более компактную компоновку, что подходит для приложений с ограниченным пространством. Корпус TO-220FP также может иметь свои собственные характеристики рассеивания тепла и установки, но конкретные характеристики необходимо определять в соответствии с фактической конструкцией продукта.

Популярная продукция SIC

71421LA55J8             UPD44165184BF5-E40-EQ3-A      SST39VF800A-70-4C-B3KE           ИС66ВВ1М16ДБЛЛ-55БЛИ-ТР       АС4К32М16СБ-7БИН      W25Q16FWSNIG

AS7C34098A-20ДЖИН        752369-581-С                 W957D6HBCX7I ТР            ИС61ЛПС12836ЭК-200Б3ЛИ           MX25L12875FMI-10G            QG82915PL

Информация о продукте взята изСИК Электроникс Лимитед. Если вы заинтересованы в продукте или вам нужны параметры продукта, вы можете в любое время связаться с нами онлайн или отправить нам электронное письмо: sales@sic-chip.com.

Часто задаваемые вопросы [FAQ]

1. Каково максимальное напряжение сток-исток (Vds) MOSFET P55NF06?
Максимальное напряжение сток-исток (Vds) MOSFET P55NF06 составляет 60 Вольт. Это абсолютный предел напряжения, которое можно безопасно приложить между клеммами стока и истока. Если напряжение превысит 60 В, устройство, скорее всего, сразу же выйдет из строя, поэтому вам необходимо учесть это при проектировании схемы.
2. Как температура влияет на работу МОП-транзистора P55NF06?
При повышении температуры этот МОП-транзистор начинает работать хуже. Его сопротивление в открытом состоянии увеличивается, что приводит к увеличению рассеиваемой мощности, а его пропускная способность по току снижается. Длительная эксплуатация устройства в горячем состоянии не только вредна для производительности — это медленная смерть устройства, резко сокращающая срок его службы. Таким образом, правильное управление теплом не подлежит обсуждению.
3. Какие меры предосторожности следует соблюдать при обращении и установке МОП-транзистора P55NF06?
Антистатические меры являются обязательными при обращении и установке этой детали. Используйте антистатический браслет или антистатический коврик: статическое электричество может мгновенно поджечь его, а это пустая трата времени. Кроме того, не сгибайте выводы слишком сильно и следите за температурой пайки — физических или термических повреждений легко избежать, если соблюдать осторожность.
4. Может ли МОП-транзистор P55NF06 напрямую управляться микроконтроллером?
Технически да, если выходное напряжение микроконтроллера превышает порог затвора МОП-транзистора (обычно 2–4 В). Но для высокочастотных или сильноточных приложений драйвер затвора намного лучше. Без этого микроконтроллеру может быть сложно эффективно управлять МОП-транзистором, замедляя переключение и снижая производительность. Это противоречит цели, верно?
5. Как МОП-транзистор P55NF06 справляется с индуктивными нагрузками?
Он может работать с индуктивными нагрузками (например, двигателями или трансформаторами), но есть одна загвоздка: переключение индуктивных нагрузок создает скачки напряжения, которые могут вывести из строя МОП-транзистор. Исправление? Добавьте обратный диод, чтобы зафиксировать эти пики. Пропустите это, и вы попросите поджаренное устройство — все очень просто.
6. Какова входная емкость (ЦСС) МОП-транзистора P55NF06?
Его типичная входная емкость (СНПЧ) составляет около 1350 пФ. Это имеет большое значение для высокочастотного переключения — более высокая емкость замедляет зарядку/разряд затвора, снижая скорость переключения. Таким образом, схема драйвера должна учитывать это, чтобы обеспечить быстроту работы.
7. Как правильно выбрать радиатор для MOSFET P55NF06?
Начните с расчета фактической рассеиваемой мощности устройства. Затем выберите радиатор, способный выдерживать это тепло, сохраняя МОП-транзистор в безопасном диапазоне рабочих температур. Экономия на радиаторе здесь — шаг новичка: перегрев будет вызывать постоянные проблемы.
8. Какие схемы защиты рекомендуются для MOSFET P55NF06?
Защита от перенапряжения, сверхтока и перегрева — это основы. Кроме того, высокоскоростное переключение может создавать скачки напряжения, поэтому добавление снабберной цепи (например, сети RC или RCD) помогает их подавить. Пропустите это, и МОП-транзистор может неожиданно выйти из строя — сплошная хлопот.
9. Как проверить работоспособность MOSFET P55NF06 перед использованием?
Для быстрой проверки можно использовать мультиметр: показания затвор-исток должны быть открыты, а сток-исток также должен быть открыт без напряжения на затворе. Приложите достаточное напряжение затвора, и сток-исток должен проводить ток с низким сопротивлением. Для вашего спокойствия разумно провести быстрый нагрузочный тест в простой схеме для проверки режима переключения — лучше перестраховаться, чем потом сожалеть.
10. Каковы распространенные виды отказов МОП-транзистора P55NF06?
Распространенные причины выхода из строя: тепловая перегрузка (плохой теплоотвод), пробой оксида затвора (из-за чрезмерного напряжения затвор-исток) или скачки напряжения, превышающие его номинальные значения. Эти неисправности обычно необратимы, поэтому предотвратить их с помощью хорошей конструкции гораздо проще, чем заменять детали.
