Что такое датчик газа?

Датчик газапредставляет собой небольшое устройство, предназначенное для мониторинга воздуха и обнаружения наличия вредных веществ в окружающей среде. Они используются во многих местах для обеспечения безопасности людей. В этом руководстве вы узнаете о том, как они работают, их типах, применении и распространенных вариантах.

Что такое датчик газа?

Датчик газа — это устройство, которое может преобразовывать такую информацию, как состав и концентрация газа, в электрические сигналы, распознаваемые электронным оборудованием. Это своего рода «орган обоняния» электронной системы, способный точно обнаруживать присутствие определенных газов в окружающей среде и количественно определять их концентрации, предоставляя ключевые данные для последующего мониторинга, сигнализации или контроля.
По сути, работа газовых датчиков основана на физических или химических взаимодействиях между газами и материалами на поверхности датчика. Датчики газа играют незаменимую роль, будь то обнаружение утечек вредных газов на промышленном производстве, контроль газовой безопасности в домашних условиях или даже анализ дыхательных газов в медицинской сфере. С развитием Интернета вещей и технологий «умного дома» сценарии применения датчиков газа постоянно расширяются, а требования к их чувствительности, избирательности и стабильности становятся все более высокими.

Как работает датчик газа?

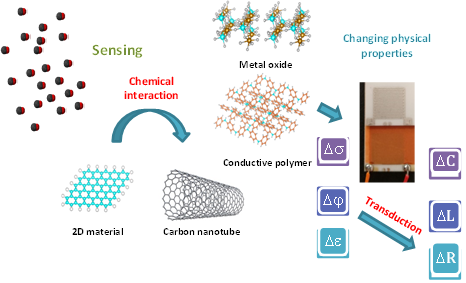

Принцип работыдатчики газаварьируется в зависимости от их типа, но суть заключается в использовании взаимодействия между газом и чувствительными материалами, чтобы вызвать некоторые измеримые физические или химические изменения.

Принцип работы полупроводникового газового датчика

Датчики на основе химического принципаявляются распространенным типом, например, полупроводниковыми газовыми датчиками. Принцип работы полупроводникового датчика газа заключается в следующем: сначала целевое вещество реагирует на электрохимический электрод, генерируя электрохимическую реакцию, которая преобразует химические изменения на электроде в электрические сигналы. Эти сигналы могут иметь форму тока, разности потенциалов, значения сопротивления и т. д. Во-вторых, датчик оснащен внутренним электродом сравнения, который обеспечивает опорный потенциал, чтобы сделать выходной сигнал электрохимического датчика более точным и стабильным. Наконец, выходной сигнал датчика усиливается схемой усиления сигнала и преобразуется в цифровой сигнал для компьютерной обработки.

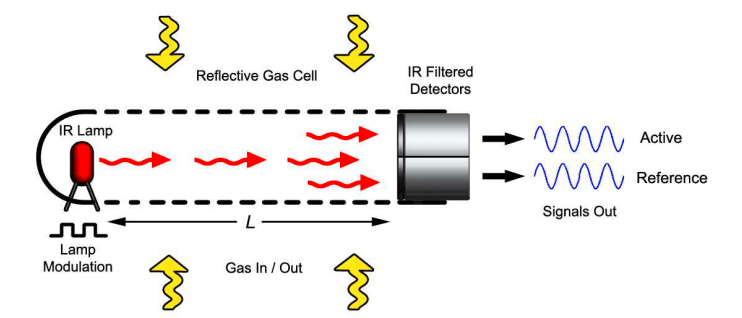

инфракрасный газПринцип работы датчиков

Другой тип —датчики на основе физических принципов, такие как инфракрасные датчики газа. Полный инфракрасный датчик газа состоит из источника инфракрасного света, оптической камеры, инфракрасного детектора и схемы формирования сигнала. Датчик этого типа создан с использованием поглощения газами инфракрасных спектров определенной частоты. Инфракрасный свет излучается излучающим концом и направляется к принимающему концу, а когда присутствует газ, он поглощает инфракрасный свет, уменьшая количество получаемого света и тем самым обнаруживая содержание газа. В настоящее время более совершенные инфракрасные датчики используют двойной диапазон волн и двойной приемник, чтобы сделать обнаружение более точным и надежным.

Принцип работы электрохимических газовых датчиков

Существуют также электрохимические датчики газа, принцип работы которых таков: во-первых, интересующее вещество вступает в реакцию на электрохимическом электроде, вызывая электрохимическую реакцию, которая преобразует химическое изменение на электроде в электрический сигнал. Этим сигналом может быть электрический ток, разность потенциалов или значение сопротивления и т. д. Во-вторых, в датчике имеется опорный электрод, который обеспечивает опорный потенциал, чтобы сделать выходной сигнал электрохимического датчика более точным и стабильным. Наконец, выходной сигнал датчика усиливается с помощью схемы усиления сигнала и преобразуется в цифровой сигнал для обработки компьютером.

Конструкция датчика газа

Структурадатчик газаобычно включает чувствительные элементы, схемы преобразования, корпус и вспомогательные компоненты. Различные типы датчиков имеют разную структуру.

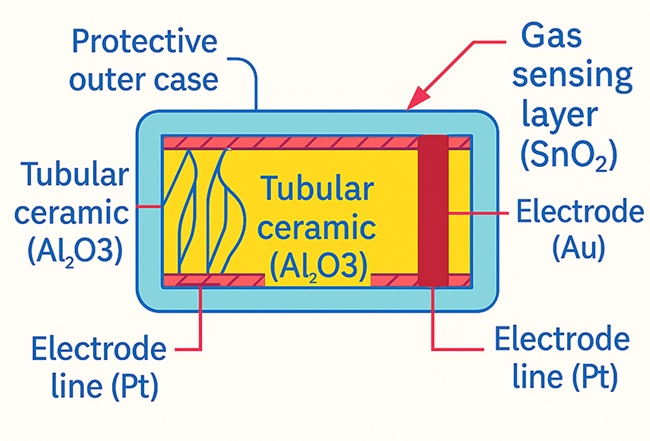

Маркированная схема внутренней структуры датчика газа

Чувствительным элементом является ядро датчика, отвечающее за взаимодействие с газом. В полупроводниковых газовых сенсорах чувствительным элементом является пленка оксида металла, нанесенная на керамическую трубку или кремниевую подложку. Рядом с ним обычно находится нагревательная проволока, которая используется для нагрева чувствительного материала до определенной рабочей температуры (обычно 200-400°С) для усиления его реакционной активности с газом.
Функция схемы преобразования заключается в преобразовании физических или химических изменений (таких как изменения сопротивления, тока и интенсивности света), генерируемых чувствительным элементом, в стандартные электрические сигналы (такие как сигналы напряжения или тока) для последующей обработки и анализа. Эта часть обычно включает в себя электронные компоненты, такие как резисторы, конденсаторы и операционные усилители.
Корпус не только защищает внутреннюю структуру, но также имеет специальные отверстия для воздуха, позволяющие целевому газу беспрепятственно проникать в чувствительный элемент и контактировать с ним, предотвращая при этом влияние мешающих факторов, таких как пыль и водяной пар. Материал корпуса обычно пластиковый или металлический, а уровень защиты варьируется в зависимости от сценария применения.
Вспомогательные компоненты могут включать элементы температурной компенсации. Поскольку на характеристики многих чувствительных материалов влияет температура, температурная компенсация может повысить точность измерений датчика. Также имеются клеммы для подключения датчика к внешним цепям.

Типы датчиков газа, основанные на принципах измерения

Полупроводниковые (металлооксидные) датчики газа

Эти датчикиполагаются на материалы оксидов металлов (например, диоксид олова, оксид вольфрама, оксид цинка), которые реагируют на определенные газы. В чистом воздухе молекулы кислорода прилипают к поверхности материала, захватывая электроны и поддерживая высокое сопротивление (и низкий ток). Когда присутствуют целевые газы, они реагируют с кислородом, высвобождая электроны и уменьшая сопротивление — это изменение сопротивления измеряется для определения концентрации газа.

Преимущества: Малый размер, низкая стоимость, быстрый отклик и пригодность для обнаружения метана, пропана, угарного газа и т. д.

Приложения: Сигнализаторы утечки газа, очистители воздуха, кухонные системы безопасности и бытовые детекторы.
Ограничения: более низкая точность по сравнению с другими типами, что делает их идеальными для повседневного использования, но не для сценариев с высокой точностью.

Электрохимические датчики газа

Эти датчики содержат жидкости или гели, которые реагируют с определенными газами, генерируя слабый электрический ток, пропорциональный концентрации газа — чем выше концентрация, тем сильнее ток. Они превосходно обнаруживают и количественно определяют газы с высокой точностью.
Преимущества: Компактный, энергоэффективный, стабильный результат и надежный для токсичных газов, таких как окись углерода, хлор или сероводород.
Приложения: Ручные детекторы, защитные каски, мониторы внутреннего воздуха, средства медицинской диагностики и промышленной безопасности.
Ограничения: Ограниченный срок службы (1–3 года) из-за старения компонентов, требующих замены со временем.

Инфракрасные (IR/NDIR) датчики газа

Недисперсионные инфракрасные датчики (NDIR) излучают инфракрасный свет и измеряют, сколько газов поглощается — каждый газ имеет уникальный «отпечаток пальца» поглощения для определенных длин волн. Снижение интенсивности света на детекторе указывает на наличие и концентрацию газа.
Преимущества: Отсутствие движущихся частей и химических реакций, что обеспечивает длительный срок службы, высокую точность и низкие эксплуатационные расходы.
Приложения: Обнаружение углекислого газа, метана или хладагентов в системах отопления, теплицах, хранилищах продуктов питания и системах управления вентиляцией.
Ограничения: больший размер, более высокая стоимость и чувствительность к воздействию пыли/влажности.

Каталитические шариковые датчики газа

В этих датчиках используются небольшие нагретые элементы, покрытые специальной смесью. При контакте горючих газов с элементами поверхностные реакции повышают их температуру — это изменение тепла измеряется для оценки концентрации газа.
Преимущества: Прочный, надежный для взрывоопасных газов и широко используется в тяжелой промышленности.
Приложения: Нефтеперерабатывающие заводы, химические заводы и предприятия по переработке топлива.
Ограничения: Функционирование зависит от кислорода и может пропускать определенные типы газов.

Фотоионизационные детекторы (ФИД)

ФИД используют интенсивный ультрафиолетовый свет для ионизации молекул газа в заряженные частицы, генерируя ток, указывающий на присутствие газа. Они превосходно обнаруживают следы летучих органических соединений (ЛОС), таких как бензол или формальдегид.
Преимущества: Быстрый отклик, высокая чувствительность к низким концентрациям.
Приложения: Лаборатории, места опасных отходов и портативные полевые детекторы.
Ограничения: Не универсальный (пропускает некоторые газы) и относительно дорогой.

Фотоакустические датчики газа

Сочетая NDIR и акустическую технологию, эти датчики используют импульсный свет для нагрева молекул газа, создавая волны давления (звук), улавливаемые микрофонами — сила сигнала коррелирует с концентрацией газа.
Преимущества: Высокая чувствительность, бесконтактное измерение, долговременная стабильность и пригодность для низких уровней газа.
Приложения: Экологический мониторинг, медицинская диагностика и системы непрерывной промышленной безопасности.
Ограничения: Чувствителен к вибрации/шуму, сложной калибровке и более высокой стоимости.

МЭМС-датчики газа

Датчики микроэлектромеханических систем (МЭМС) объединяют крошечные механические/электронные компоненты на кремниевых чипах, используя емкостные, тепловые или пьезоэлектрические датчики. Они очень маленькие и легкие.
Преимущества: Низкое энергопотребление, простая интеграция в компактные устройства и точность для портативных/носимых устройств.
Приложения: Умная электроника, автомобильные системы, дроны и промышленная автоматизация.
Ограничения: Восприимчивость к факторам окружающей среды, ограниченный диапазон измерений и более короткий срок службы в суровых условиях.

Датчики газа по теплопроводности

Они измеряют, насколько легко тепло передается через воздух с помощью нагретой проволоки — присутствие газа изменяет теплопроводность, которая измеряется для определения типа газа.
Преимущества: Стабильно, без химических реакций, подходит для инертных газов, таких как гелий или аргон.
Приложения: Лаборатории, чистые помещения и автозаправочные станции.
Ограничения: Реже встречается для токсичных или горючих газов, основное внимание уделяется анализу состава газа.
Каждый тип обеспечивает баланс между точностью, стоимостью, размером и сроком службы, что делает их подходящими для конкретных сценариев — от бытовой безопасности до точного промышленного мониторинга.

Датчик газа против датчика угарного газа

Аспект	Датчик газа	Датчик угарного газа
Цель	Обнаруживает широкий спектр газов (в зависимости от типа).	Исключительно обнаруживает угарный газ (CO).
Специфика	Неспецифический (нацеливается на несколько газов).	Очень специфичен для CO.
Технология	Разнообразные (полупроводниковые, инфракрасные, каталитические и т. д.).	Преимущественно электрохимический (оптимизирован для CO).
Вариант использования	Разнообразные (промышленные, экологические и т.д.).	Критически важен для безопасности при токсичном воздействии CO.

Заключение

Датчики газа повышают безопасность в различных средах, обнаруживая вредные газы. Понимание того, как они работают, и выбор правильного датчика позволяют эффективно использовать их дома, на рабочем месте или в любом другом месте, где чистый воздух является приоритетом.

Датчик газа Часто задаваемые вопросы [FAQ]

1. Потребляют ли датчики газа много энергии?

Это зависит от типа. Электрохимические и каталитические датчики обычно потребляют очень мало энергии (в миллиамперах), что делает их пригодными для устройств с батарейным питанием, таких как портативные детекторы. Однако инфракрасным датчикам часто требуется больше мощности (иногда ватт) из-за их источников света и сложной электроники, поэтому они лучше подходят для проводных установок.

2. Могут ли датчики газа дать ложную тревогу?

Да, и это встречается чаще, чем вы думаете. Серьезной причиной являются мешающие газы — например, датчик CO может реагировать на пары этанола. Высокая влажность или внезапные скачки температуры также могут исказить показания. Выбор датчика со встроенной фильтрацией помех помогает, но ни один датчик не застрахован на 100%.

3. Как газовые датчики справляются с низкими концентрациями газа?

Чувствительность варьируется: некоторые могут обнаруживать газы в диапазонах частей на миллиард (ppb) (полезно для мониторинга окружающей среды), тогда как другие улавливают только части на миллион (ppm) или выше (хорошо для сигнализации безопасности). Например, датчикам формальдегида часто требуется чувствительность на уровне частей на миллиард, в то время как детекторы пропана фокусируются на частях на миллион, чтобы инициировать оповещения до возникновения риска возгорания.

4. Существуют ли датчики газа, работающие во взрывоопасных средах?

Абсолютно — «искробезопасные» датчики предназначены для взрывоопасных сред (например, нефтеперерабатывающие заводы или шахты). Они герметизированы, чтобы предотвратить воспламенение горючих газов от искр самого датчика, и соответствуют строгим стандартам безопасности (например, ATEX или UL Class I Div 1).

5. Можно ли калибровать датчики газа дома?

Наверное, нелегко. Профессиональная калибровка требует доступа к точным и известным концентрациям целевого газа, что невозможно для большинства пользователей. Некоторые производители предлагают наборы для калибровки промышленных датчиков, но домашним пользователям обычно приходится отправлять устройство обратно производителю или в сервисный центр.

6. Нужно ли чистить газовые датчики?

Иногда да. Пыль, масло или мусор могут заблокировать входное отверстие для газа датчика, что ухудшит чувствительность. Каталитические датчики, в частности, могут быть «отравлены» силиконами или парами свинца, которые покрывают чувствительный элемент. Может помочь бережная очистка сжатым воздухом (избегая попадания жидкостей), но сильное загрязнение часто требует замены датчика.

7. Как быстро газовые датчики реагируют на утечку газа?

Время отклика варьируется от миллисекунд до секунд. Каталитические датчики быстро (менее секунды) реагируют на горючие газы, что критично для безопасности. Стабилизация электрохимических датчиков может занять 2–10 секунд, тогда как инфракрасные датчики могут работать немного медленнее (5–20 секунд), но более стабильно.

8. Существуют ли беспроводные датчики газа?

Да, многие современные датчики подключаются через Bluetooth, Wi-Fi или LoRa для удаленного мониторинга. Они популярны в умных домах (связь с приложениями для оповещений) или промышленных объектах, где проводка сложна, например, на больших складах. Однако срок службы батареи может быть компромиссом: беспроводные функции часто расходуют энергию быстрее.

9. Могут ли датчики газа обнаружить газ через стены или барьеры?

Нет, газы должны напрямую достигать чувствительного элемента датчика. Стены, герметичные контейнеры или даже толстые пластиковые кожухи могут блокировать поток газа, что приводит к задержке или пропущенному обнаружению. Ключевым моментом является размещение — датчики должны располагаться на открытых участках, где может скапливаться газ, например, возле потолков для газов легче воздуха (метана) или у пола для более тяжелых газов (пропана).

10. Что произойдет, если датчик газа подвергнется воздействию уровня газа, значительно превышающего его диапазон?

Он может «насытиться» — датчик не может различить очень высокие концентрации, поэтому показания зашкаливают. В крайних случаях высокие уровни могут повредить чувствительный элемент: например, воздействие на каталитический датчик газовых концентраций, значительно превышающих его предел, может сжечь катализатор, сделав его бесполезным. Вот почему многие детекторы включают защиту от перегрузки для временного отключения.
